Точка трассировки

Инструмент Точка трассировки

позволяет указать точку, к которой может быть подключена трасса.

Точку трассировки можно использовать:

для соединения разных инженерных систем;
для обозначения ввода инженерной системы в здание;
моделирования характерного участка трассы – например, канализационного стояка;
обозначения точки подключения оборудования в модели;
для уточнения положения трассы;
для разделения трассы на несколько участков, например по секциям здания.

Точку трассировки можно разместить с помощью инструмента Точка трассировки

в любой точке модели или добавить на трассе из контекстного меню точки середины сегмента трассы. Точку трассировки, подключенную к двум участкам трассы, можно заменить на вершину.

Размещение точки трассировки в модели

Чтобы разместить точку трассировки в модели:

1. На панели Инструменты, выберите Обозначения

– Точка трассировки

2. Задайте Параметры точки:

	Имя точки трассировки.
	Уровень. Определяет, на каком уровне находится точка трассировки.
	Смещение по вертикали. Определяет смещение точки трассировки по вертикали относительно точки вставки.

3. Укажите точку вставки.

Точка трассировки может быть подключена к одной или двум любым инженерным системам с помощью двух портов.

Чтобы через точку прошла трасса нужной системы:

1. В модели щёлкните правой кнопкой мыши по точке трассировки и выберите Выделить в системе > Название категории системы в контекстном меню.

2. Во вкладке системы определите связь для одного из портов.

3. Если точка трассировки нужна, чтобы соединить трассы инженерных систем разных категорий, повторите действия, выбрав другую категорию в контекстном меню.

Если хотя бы один порт точки трассировки не подключен к трассе, то в контекстном меню отображаются все категории систем. Если оба порта подключены к трассам, то в списке отображаются только те категории, к которым принадлежит точка трассировки. При работе во вкладке системы рекомендуем использовать фильтры, чтобы скрыть все ненужные точки трассировки.

Чтобы изменить точку трассировки, выделите её с помощью инструмента Выбор объекта

Если точка трассировки подключена к трассе, при изменении положения точки трассировки, ближайшие подключенные участки трассы будут перестраиваться автоматически.

Добавление точки трассировки на трассу

Трассу можно разделить на две с помощью точки трассировки, добавленной из меню характерной точки середины сегмента:

Чтобы добавить точку трассировки на существующей трассе:

Выделите трассу с помощью инструмента Выбор объекта .
Подведите указатель мыши к характерной точке середины сегмента .

3. Выберите Добавить точку трассировки.

4. Укажите положение новой точки трассировки на выбранной трассе. Трасса будет разделена на 2 трассы, которые соединены в точке трассировки.

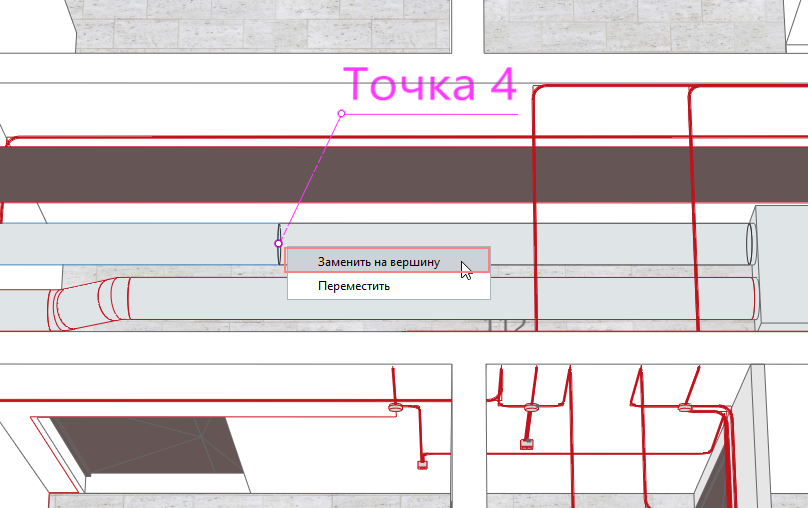

Замена точки трассировки на вершину

Если точка трассировки подключена к двум трассам одной инженерной системы, и направления трасс совпадают, то её можно заменить на вершину.

Чтобы заменить точку трассировки на вершину:

Выделите точку трассировки, подключенную к двум трассам, с помощью инструмента Выбор объекта .

2. Подведите указатель мыши к точке вставки.

3. Выберите Заменить на вершину.
