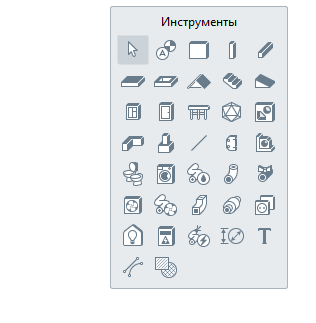

Панель Инструменты
Панель Инструменты доступна во вкладках: 3D-вид, Уровни, Стили Сборки, Чертежи. Панель отображается в активной вкладке. Состав инструментов на панели зависит от того с чем ведётся работа: с моделью, сборкой или чертежом.
Панель Инструменты для работы с моделью содержит инструменты, относящиеся к разным специализациям. Если подвести указатель мыши к иконке инструмента и задержать его на пару секунд, то Renga подскажет его название.
В пособии мы с вами будем разбирать работу инструментов и их взаимодействие между собой на примере разных задач проектирования, а справочную информацию по каждому из них вы можете найти в справке с помощью оглавления или поиска.
Рассмотрим каждый инструмент.
Общие инструменты
Инструмент предназначен для выделения одного или нескольких объектов. Дополнительную информацию смотрите в справке и пункте Способы выделения объектов
| ||
создаются:
Оси
Уровни
Разрезы
Фасады
Помещение
Точки трассировкиГруппа объектных инструментов архитектурно-строительного проектирования
Объектный инструмент для моделирования стен. При выборе активируются панели Способ построения и Параметры. В пункте Стены подробно разберём как моделировать стены и перегородки, назначать им материал, приведём примеры моделирования навесных, наклонных стен, стен из сэндвич панелей, из бруса, каркасных стен, стен из железобетонных панелей. А также разберем как моделировать внутреннюю и наружную отделку стен.
| ||
| ||
Объектный инструмент для моделирования перекрытий, покрытий, плитных фундаментов, конструкций пола. При выборе активируются панели Способ построения и Параметры. В пункте Перекрытия и полы подробно разберём моделирование монолитных перекрытий, сборных из многопустотных плит, перекрытий по деревянным балкам, по профилированным листам, а также на примерах покажем как моделировать полы в помещениях.
| ||
Объектный инструмент для моделирования проемов в объектах, созданных инструментами Перекрытие
 и Крыша  . При выборе активируются панели Способ построения и Параметры. | ||
| ||
| ||
| ||
| ||
Инструмент позволяет добавить в Renga 3D модели из каталогов и библиотек производителей, а также элементы, созданные в сторонних САПР в форматах:
При выборе активируется панель Параметры.
Подробнее о том, как добавлять Элементы в модель, разберём в пункте Импорт 3D моделей.
| ||
Инструмент позволяет создавать сквозные отверстия и ниши в стенах, а также сквозные и глухие отверстия в балках, колоннах, перекрытиях, крышах, столбчатых фундаментах и ленточных фундаментах. При выборе активируется панель Параметры. Подробно работу с инструментом рассматриваем в пункте Отверстия и ниши.
| ||
| ||
| ||
Объектный инструмент для ручного армирования конструктивных элементов и создания объектов из арматурных стержней, например балконных ограждений, решеток на окнах и т.д. При выборе активируются панели Способ построения, Параметры и Точка. В руководстве подробно разберём моделирование в пункте Арматурный стержень.
| ||
Группа объектных инструментов трубопроводных систем
| ||
| ||
| ||
| ||
| ||
Группа объектных инструментов воздуховодных систем
| ||
| ||
| ||
| ||
Группа объектных инструментов электрических систем
Инструмент позволяет расставить распределительные коробки, розетки, выключатели и т.д. в процессе проектирования электрических систем на стенах, колоннах, перекрытиях или балках. При выборе активируется панель Параметры. Подробно разберём в разделе Электрические системы.
| ||
При выборе активируется панель Параметры. Подробнее разберём в разделе Электрические системы. | ||
Инструмент позволяет расставить распределительные щиты в процессе проектирования электрических систем. При выборе активируется панель Параметры. Подробно разберём в разделе Электрические системы.
| ||
Инструмент позволяет создавать электрические линии между объектами электрических систем, соединенных трассой. При выборе активируется панель Параметры. Подробно разберём в разделе Электрические системы.
| ||
Общие инструменты
 . При выборе активируются панели Тип измерения и Параметры. Узнайте подробности об инструменте в пунктах пособия Способы измерения в 3D-виде. | ||
| ||
 Инструментом Линия модели  могут производиться измерения длин и углов. Дополнительные сведения читайте в пункте Режимы измерения. Линиям модели можно добавить свойства. Линии модели могут быть добавлены в фильтры. | ||
Дополнительные сведения читайте в пунктах Текст, штриховка в модели.
| ||
