Лестницы

Лестницы в Renga моделируются с помощью инструмента Лестница

. При выборе инструмента появляются панели Способ построения и Параметры.

Разберём параметры лестниц:

	Расположение лестницы относительно базовой линии. В раскрывающемся списке для каждого варианта вставки показано, как будет расположена лестница относительно базовой линии на плане уровня или 3D виде:
	Смещение лестницы по горизонтали. Может принимать отрицательные значения.
	Высота лестницы.
	Ширина лестницы.
	Количество ступеней.
	Ширина проступи (определяется автоматически по заданным параметрам);
	Высота подступенка (определяется автоматически по заданным параметрам);
	Угол наклона лестницы (определяется автоматически по заданным параметрам);
	Форма лестницы. В раскрывающемся списке выберите форму лестницы:
	Толщина лестницы. Определяет толщину подступенков и ступеней контурной лестницы, толщину утолщенной лестницы, толщину ступеней открытой лестницы.
	Уровень. Определяет на каком уровне находится лестница.
	Смещение по вертикали. Определяет высотную отметку лестницы относительно уровня. Может принимать как положительные, так и отрицательные значения. Стройте лестницы в режиме измерения Полярный или Прямоугольный, чтобы поле Смещение по вертикали отражало смещение от уровня.
	Материал. Выбирается из выпадающего списка, если в списке нет нужного материала, выберите Другой, вы попадёте в Редактор материалов и сможете его создать.
	Марка. Параметр используется для вставки объектов в чертёж. Если её не задать, то лестницу отдельно на чертёж вынести не получится.

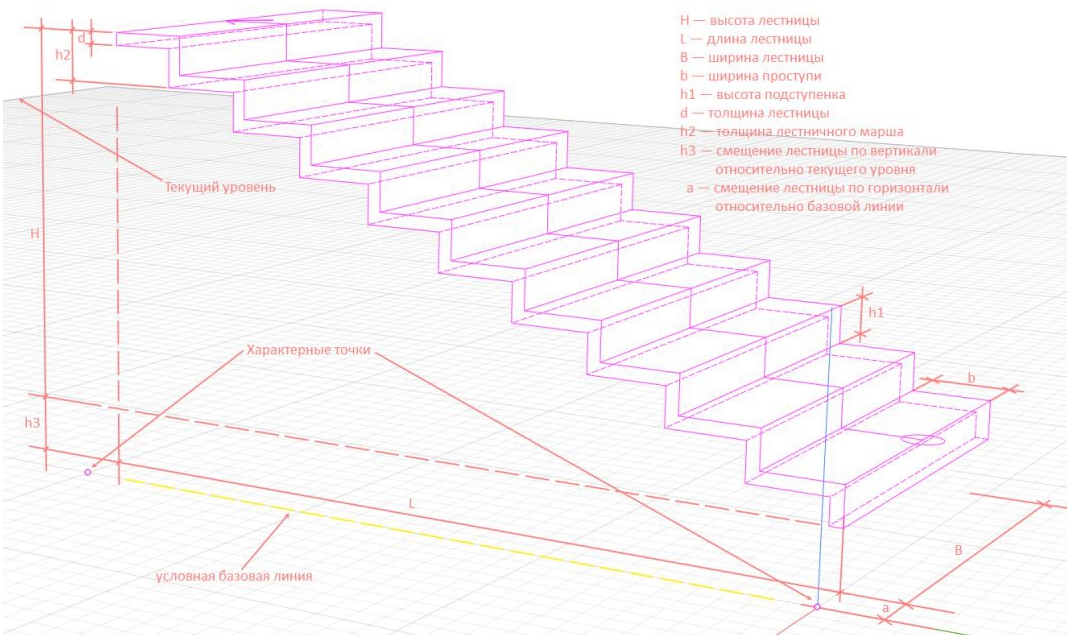

Посмотрите основные параметры лестницы на картинке:

Как моделировать лестницы

Чтобы смоделировать лестницу выполните следующие действия:

Сделайте текущим уровень, на котором будете моделировать лестницу.
Выберите инструмент Лестница. Рядом с курсором появится фантомное отображение лестницы и способа построения, курсор будет указывать на точку вставки, например:
Выберите способ построения.
Заполните параметры.
Укажите левой кнопкой мыши начало построения лестницы, для привязки к сетке рабочей плоскости нажмите Shift.
Указывайте левой кнопкой мыши следующие точки построения лестницы. Для точного построения используйте динамические поля ввода и привязки.
Для окончания построения лестницы нажмите Enter.

При этом инструмент Лестница

будет ещё активным. Чтобы завершить команду нажмите Выбор объекта

или клавишу Esc.

Угол подъема лестницы, ширина проступи и высота подступенка автоматически рассчитываются в зависимости от длины, высоты, количества ступеней и маршей лестницы.

Для привязки к лестнице других объектов можно использовать одну из трёх линий привязки: слева, по центру, справа.

Чтобы выбрать линию привязки, подведите указатель мыши к её предполагаемому положению.

Лестница обрезает стены и перекрытия, которые находятся под ней. Если лестница лишь частично пересекает объект, высотная отметка которого выше, то объект не будет обрезан. Подробнее подрезку элементов рассматриваем в пункте Взаимодействие объектов и подрезка.

Чтобы изменить направление подъема лестницы (вверх/вниз) используйте команду Перевернуть в контекстном меню, вызванное щелчком правой кнопкой мыши по выделенному объекту:

Лестница до и после команды Перевернуть

Редактирование лестниц

Чтобы изменить лестницу, выделите её с помощью инструмента Выбор объекта

и меняйте за характерные точки или с помощью команд панели Действия.

Так, например, чтобы удлинить лестницу выберите действие Удлинить или укоротить

Затем левой кнопкой мыши выберите грань, до которой необходимо удлинить лестницу.

Лестница удлинится.

Информация о лестницах

Лестницы в Renga имеют следующие параметры и расчетные характеристики, которые можно использовать в расчётах и спецификациях:

Высота лестницы

Высота подступёнка

Имя

Имя родительского объекта

Количество

Количество подступёнков

Количество проступей

Количество ступеней

Марка

Марка родительского объекта

Материал

Материал.Имя

Материал.Плотность

Материал.Теплопроводность

Материал.Уникальный идентификатор

Номинальная высота

Номинальная площадь

Номинальная толщина

Номинальная ширина

Относительная высота верха базовой линии объекта

Относительная высота верха объекта

Относительная высота низа базовой линии объекта

Относительная высота низа объекта

Расположение лестницы относительно базовой линии

Смещение лестницы по горизонтали

Смещение по вертикали

Смещение родительского объекта по вертикали

Тип объекта

Толщина лестницы

Угол наклона лестницы

Уникальный идентификатор

Уникальный идентификатор родительского объекта

Уровень

Форма лестницы

Чистая масса

Чистая площадь пола

Чистый объём

Ширина лестницы

Ширина проступи

Как добавлять и назначать свойства лестнице читайте в пункте Информация об объектах. Типы данных и свойства.

Далее рассмотрим на примерах создание различных лестниц.
