Панель Действия

Панель Действия
Панель Действия активируется при выборе объектов в пространстве 3D вида, во вкладках Уровни, Стили Сборки и Чертежи. Её вид в разных вкладках отличается. Панель содержит следующие инструменты:

Копировать по направлению

Действие позволяет скопировать объекты по заданному направлению с обозначенным шагом копирования. Удобно применять для создания сетки колонн, расстановки стропильных балок, обрешетки, прогонов, ферм и в других случаях, когда требуется скопировать объекты на определенное расстояние.
Пример в видео

Копировать по окружности

Действие позволяет скопировать объекты с заданным углом относительно указанного центра.
Это действие имеет очень важную функцию — с помощью него вы сможете повернуть объект на нужный угол. Например, повернуть прогоны, колонны.

Копировать по эквидистанте

Действие позволяет скопировать объекты на указанное расстояние по эквидистанте.
Эквидистанта — это равноудаленная кривая, отложенная по нормали к исходному объекту. Копирование по эквидистанте доступно во вкладках 3D вид,  Уровни, Стили Сборки для осей, стен, ленточных фундаментов, а также для линий и осей во вкладке Чертежи.
Приведём несколько примеров, для которых это действие будет полезно:
  •  моделирование отделки стен дополнительными стенами, как правило, это применяется в рабочих проектах, копирование стен по эквидистанте соединит базовые линии, в отличии от копирования по направлению;
  • копирование по эквидистанте линий контура здания на чертеже позволит быстрее выполнять штриховку, например, линии грунта.

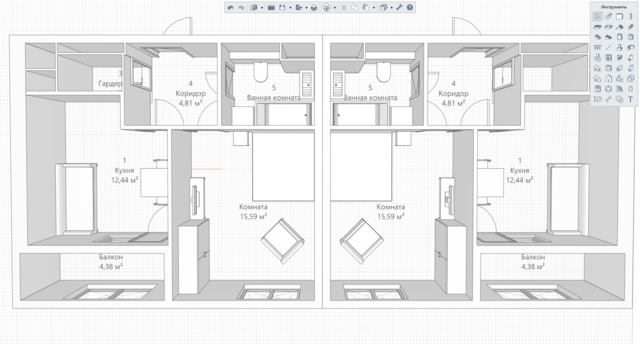

Зеркальная копия

Действие позволяет скопировать объекты зеркально.
Чтобы понимать как работает инструмент, обратите внимание на его особенности:
  • Точная зеркальная копия выполняется только для объектов с симметричной формой
Симметричные объекты не требуют вмешательства пользователя после выполнения зеркальной копии.
  • Объекты с несимметричной формой, скорее всего, потребуют корректировок
    Для таких объектов рекомендуем применять действие Копировать по окружности

    или Создать копию .

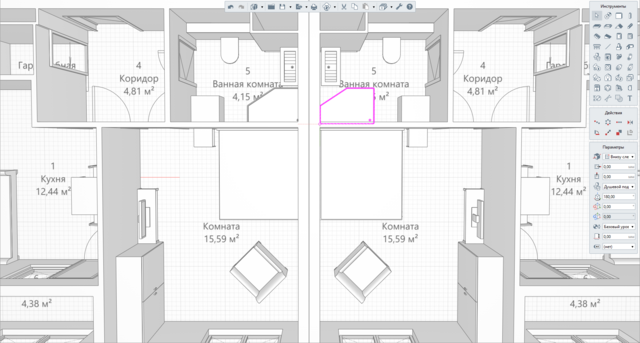

Несимметричные объекты требуют вмешательства пользователя после выполнения зеркальной копии.
Renga сделает копию несимметричного объекта не поворачивая объект и не создавая новый стиль, поэтому после создания зеркальной копии внимательно проверьте результат.
При выполнении команды не выполняется математическое зеркало, а делается зеркальная копия образующей объекта и другие компенсирующие несимметричность объекта операции: пересчитывается значение угла, переключаются расположение профиля относительно оси, меняется знак смещений. При этом всегда применяется тот же самый стиль.
  • Сборка всегда считается несимметричным объектом и при создании зеркальной копии не отражается
    В этом случае, рекомендуем применять инструмент Зеркальная копия

    во вкладке Стиля Сборки.

Повернуть

Действие позволяет повернуть выделенные объекты относительно обозначенного центра вращения, луча и угла поворота.

Переместить

Действие позволяет переместить объект в новое место. Для перемещения выделенных объектов нужно указать точку начала перемещения, задать направление и указать расстояние в динамических полях ввода или щелчком левой кнопки мыши.

Создать копию

Действие позволяет скопировать объект. Для копирования выделенных объектов нужно указать точку,  относительно которой будут копироваться объекты, задать направление и указать расстояние в динамических полях ввода или щелчком левой кнопки мыши.

Удлинить или укоротить

Действие позволяет удлинить или укоротить объекты до обозначенных рёбер других объектов или базовой линии.
Удлинить или укоротить можно следующие объекты: оси, стены, балки, лестницы, пандусы, ограждения, арматурные стержни, ленточные фундаменты, линии модели, линии чертежа. При этом, обозначенные объекты должны быть созданы с помощью построения Прямая по двум точкам.

Удлинить или укоротить до угла

Действие позволяет удлинить или укоротить до угла оси, стены, балки, лестницы, пандуса, ограждения, арматурного стержня, ленточного фундамента, линии модели, линии чертежа. Действие работает с двумя объектами. Чтобы удлинить или укоротить объект до угла, выделите его, а затем укажите до какого второго объекта его нужно удлинить или укоротить. Объекты взаимодействуют по базовой линии.

Разрушить сборку

Действие активно во вкладке стиля сборки и позволяет создать арматурные детали из стиля армирования для дальнейшего редактирования.

Создать арматурные детали

Действие активно во вкладке стиля сборки и позволяет создать арматурные детали из стиля армирования для дальнейшего редактирования.
