Практическое руководство пользователя Renga

×

Размещение компонентов на трассе

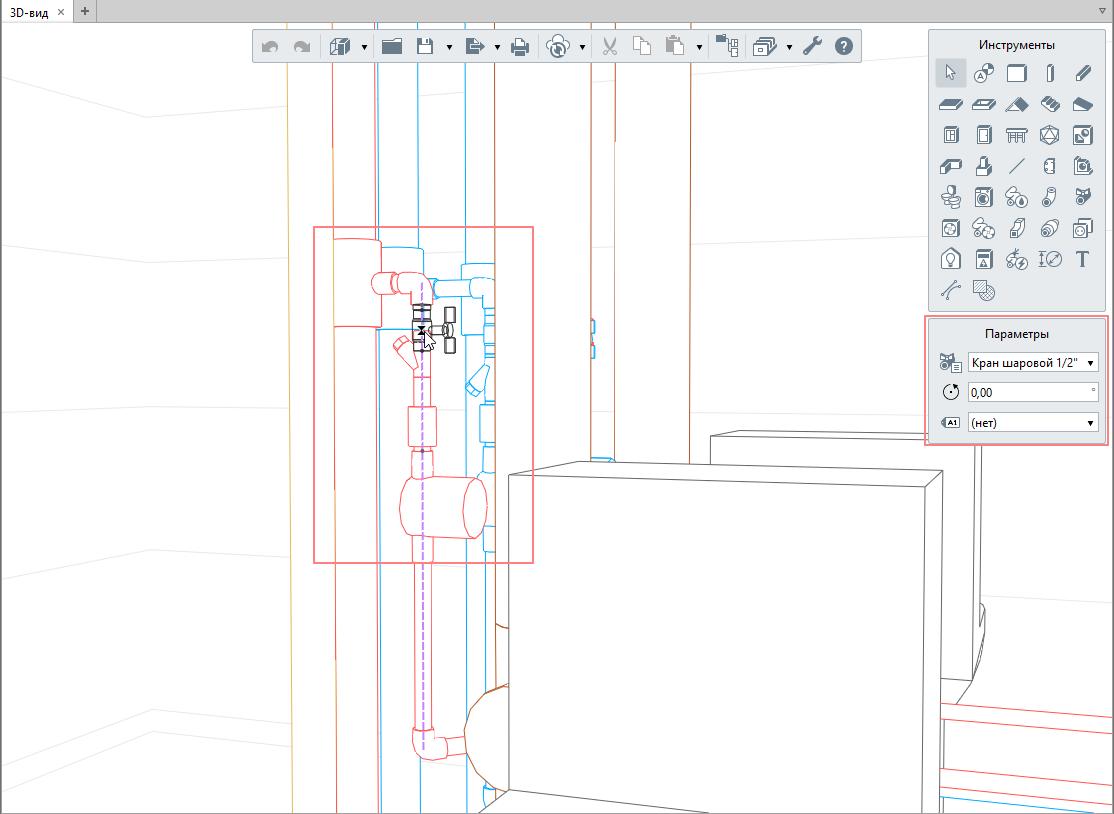

После выполнения трассировки и редактирования трассы, приступайте к расстановке аксессуаров и деталей, которые не могут быть размещены автоматически. Размещение производится во вкладке 3D Вид или во вкладке уровня.
Для этого выполните следующие действия:
  • выберите нужный инструмент на панели Инструменты и настройте его параметры;
  • курсором мыши наведите его на трассу;
  • зафиксируйте положение щелчком левой кнопки мыши.
Для точного построения используйте привязки.
Размещение компонентов на трассе
Трубы, воздуховоды или электрические линии, также как детали и аксессуары, могут быть размещены или заменены на трассе после трассировки.
