Редактирование трассы

Автоматическое построение трассы зависит от указанных параметров. Если трасса прошла не так, как вы ожидали, вы можете перестроить отдельные участки трассы, используя команду Перестроить трассу с измененными параметрами системы, при этом для выделенного участка будут применены правила трассировки для магистрали.
Чтобы с большей вероятностью получить трассу, которую вы бы сами построили вручную, все объекты модели должны быть построены по привязкам. Неточности построения, невидимые глазом, могут привести к появлению лишних сегментов на трассах. Кстати, неточности вообще отражаются на скорости работы с моделью, потому что достаточно часто они ведут к дополнительным пересечениям, а значит и к вычислениям, что в свою очередь увеличивает нагрузку на ваш компьютер.
Дальнейшее редактирование трассы осуществляется в модели за характерные точки трассы. Чтобы появились характерные точки трассы её нужно выделить.
Чтобы отредактировать трассу:
1. Скройте или примените визуальный стиль Каркас для участка трассы, который необходимо отредактировать.
2. Щелкните левой кнопкой мыши на линию трассы.
Редактируйте за характерные точки вершин и середины сегментов трассы во вкладках 3D Вид или Уровень. Для этого выделите трассу и наведите курсор на характерную точку.

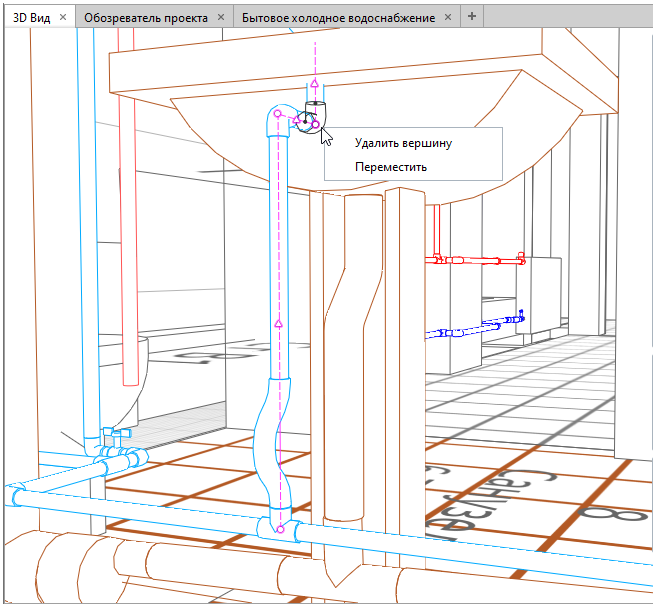

При наведении курсора на точку вершины появляется контекстное меню:
  • Удалить вершину — команда активна, если точка вершины имеет степень свободы. Если вершина образует участок, к которому подходит ответвление, то удалить вершину нельзя.
  • Переместить — команда позволит изменить положение только этой точки вершины трассы.

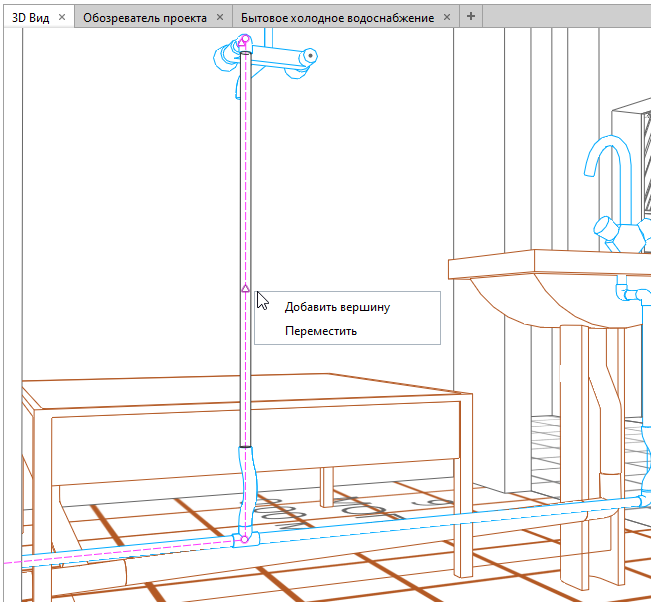

При наведении курсора на точку середины сегмента появляется контекстное меню:
  • Добавить вершину — команда создаст новую точку вершины трассы;
  • Переместить — команда позволит изменить положение всего сегмента трассы.
Чтобы перемещать вершины и участки трассы, они должны иметь степени свободы для перемещения. Ответвления и объекты, образующие трассы, ограничивают степени свободы. Чтобы увеличить степени свободы, добавьте вершины на трассу.

Изменить Уклон или Стиль системы без перестроения трассы можно только в 3D Виде или вкладке Уровня выделенной трассы на панели Параметры.

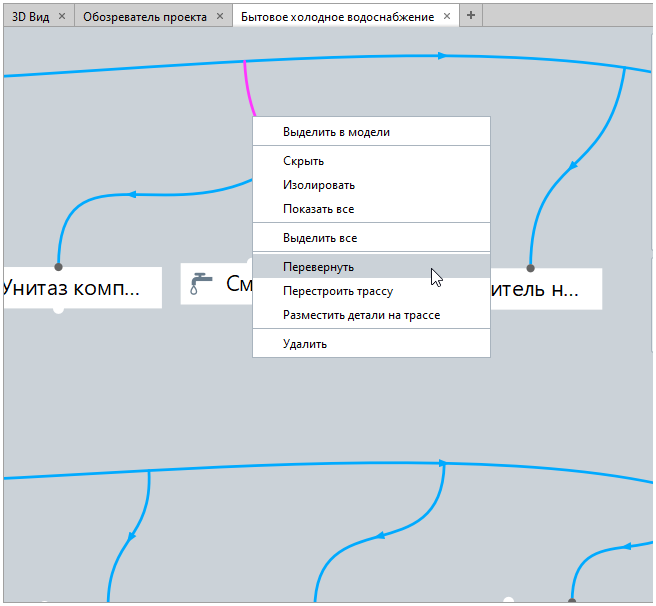

Для изменения направления трассы во вкладке систем, 3D Виде или вкладке Уровня используйте команду Перевернуть.
После редактирования для автоматического размещения деталей примените команду Разместить детали на трассе из контекстного меню, вызванного правой кнопкой мыши по выделенной трассе.
