Площадь застройки и строительный объём
Для определения площади застройки модели в Renga, рекомендуем смоделировать помещение в границах выступающей части здания в соответствии с нормами определения площади застройки по СП 118.13330.2022 Приложение А.
Для этого выполните следующие действия:
-
Определите границы, по которым будете вычислять площадь застройки.
-
Сделайте текущим уровень, на котором будете моделировать помещение.
-
Выберите инструмент Помещение
. -
Выберите способ построения Прямая по двум точкам или Дуга по трём точкам по начальной точке, радиусу и конечной точки.
-
Заполните параметры так, чтобы помещение строилось под зданием, к примеру:
-
Имя помещения — Площадь застройки;
-
Высота помещения — 100 мм.
-

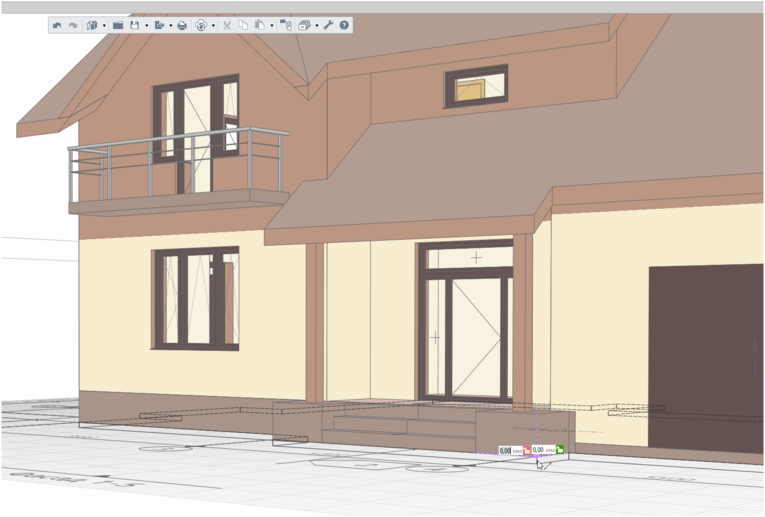

Смещение по вертикали — -100 мм.6. Постройте помещение в границах определения площади застройки под зданием.
Площадь полученного помещения это площадь застройки.
Чтобы узнать строительный объем здания, рекомендуем смоделировать по форме здания элементы объектными инструментами.
Для этого выполните следующие действия:
-
Повторите форму здания любыми объектными инструментами, например, инструментом Перекрытие
. -
Экспортируйте в 3D формат.
-
Вставьте полученные элементы в новый проект.
-
Создайте спецификацию и выведите в неё чистый объем элемента.Объём элемента это строительный объём здания.
Посмотрите видео по определению строительного объема: Renga. Моделируем строительный объем здания одним телом.
|
