Армирование плиты перекрытия

В стилях армирования перекрытия в Renga есть два способа армирования:

Параметрическими сетками
Раскладка арматурных сеток

Способ армирования можно выбрать в редакторе Стили армирования:

В зависимости от выбранного способа армирования, набор параметров меняется. Рассмотрим каждый способ.

Способ армирования параметрическими сетками

Это способ армирования, при котором Renga распределяет армирование по габаритам перекрытия.

Рассмотрим параметры для этого способа армирования.

Общие параметры

Защитный слой — расстояние от концов арматурных стержней до грани конструкции перекрытия по торцам.

Выпуски — концы арматуры, выходящие за границы перекрытия по торцам, доступны для выбора значения:

Да;
Нет.

Длина выпуска — расстояние от торца плиты перекрытия до края выпуска арматурного стержня. Параметр активен, если в параметре Выпуски выбрано Да. Например, выпуски 100 мм:

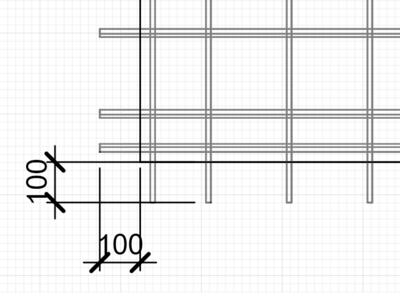

Свободный конец арматуры — длина не соединённой в сетки арматуры до защитного слоя бетона. Параметр активен, если в параметре Выпуски выбрано Нет. Например, свободный конец 100:

Состав армирования — выбор состава армирования, доступны варианты:

Все объекты;
Только нижнее армирование. При выборе этого состава, группы параметров Верхняя арматурная сетка и Технологическая арматура станут неактивными.
Только верхнее армирование. При выборе этого состава, группы параметров Нижняя арматурная сетка и Технологическая арматура станут неактивными.
Без вспомогательной арматуры. При выборе этого состава, параметр Технологическая арматура станет неактивным.

Верхняя и нижняя арматурная сетка

Группа параметров для настройки параметрических сеток армирования перекрытия.

Защитный слой — расстояние от грани арматуры сетки до грани слоя основы многослойного материала конструкции перекрытия. Напоминаем, что перекрытие армируется только в базовом слое.

Продольный и поперечный арматурный стержень выбирается из списка ранее созданных. Чтобы назначить арматурный стержень, щёлкните дважды по значению и выберите нужный стержень. Если в списке нет подходящего, создайте его в редакторе Арматурные изделия.

Шаг продольных и шаг поперечных стержней — расстояние между стержнями арматуры, определяется от центра до центра сечения арматурного стержня.

Технологическая арматура

Параметры технологической арматуры активны при выборе параметра Состав армирования — Все объекты.

Арматурный стержень выбирается из списка ранее созданных. Чтобы назначить арматурный стержень, щёлкните дважды по значению и выберите нужный стержень. Если в списке нет подходящего, создайте его в редакторе Арматурные изделия.

Установка арматуры выбирается из списка:

в шахматном порядке;
в регулярном порядке.

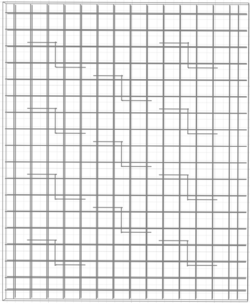

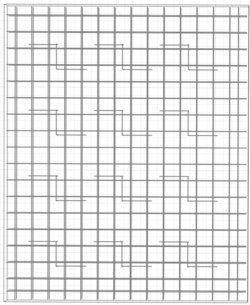

Слева — в регулярном порядке, справа — в шахматном

Шаг — количество стержней между установкой хомутов технологической арматуры.

Создайте или отредактируйте стиль армирования перекрытия так, чтобы армирование перекрытия толщиной 200 мм соответствовало СП 63.13330.2018 Бетонные и железобетонные конструкции.

Способ армирования Раскладка арматурных сеток

При этом способе армирование производится заранее подготовленными сетками в редакторе Арматурные изделия. Если сетка превышает размеры конструкции, она не будет построена.

Общие параметры

Защитный слой — расстояние от концов арматурных стержней сетки до грани конструкции по торцам перекрытия.

Раскладка арматурных сеток в нижней и верхней части

Защитный слой — расстояние от грани арматуры сетки до грани слоя основы многослойного материала конструкции перекрытия.

Арматурная сетка — список сеток, подготовленных в редакторе Арматурные изделия.

Продольный и поперечный нахлёст — длина нахлёстов сеток друг с другом.

Технологическая арматура

Параметры технологической арматуры активны при выборе параметра Состав армирования — Все объекты.

Установка арматуры выбирается из списка:

в шахматном порядке;
в регулярном порядке.

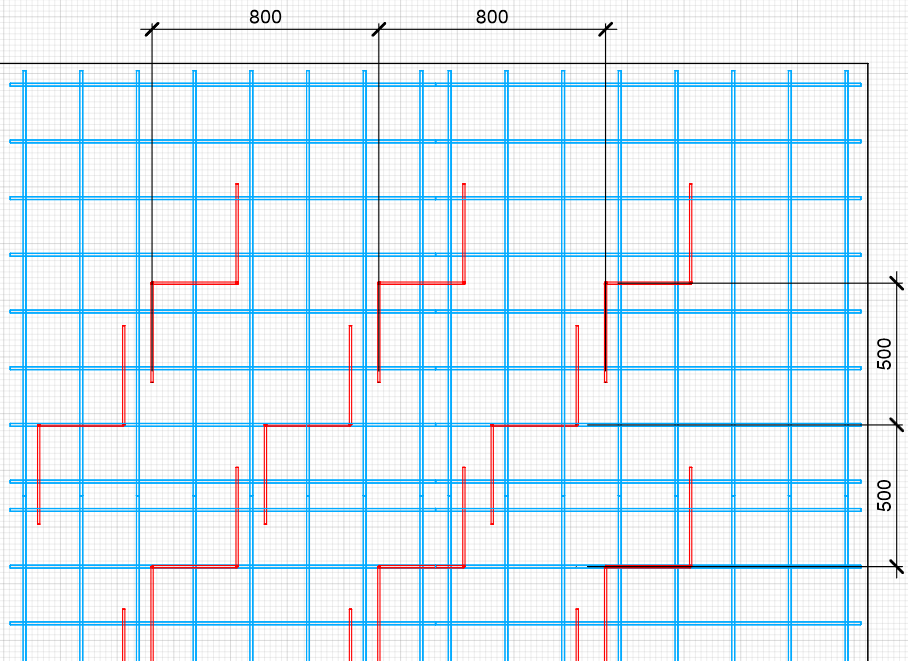

Продольный и поперечный шаг — расстояние между стержнями арматуры, определяется от центра до центра сечения арматурного стержня. Пример продольного шага 800 мм и поперечного шага 500 мм смотрите на картинке:
