С помощью стилей армирования стены в Renga можно заармировать тремя способами:

Способы армирования выбираются из списка в редакторе Стили армирования:

В зависимости от выбранного способа армирования, набор параметров в редакторе Стили армирования меняется. Рассмотрим каждый способ.



Это способ армирования, при котором Renga распределяет армирование по габаритам конструкции по правилу п. 10.4.3 СП 63.13330.2018: «Стены армируют вертикальной и горизонтальной арматурой, расположенной симметрично у боковых сторон стены, и поперечными связями, соединяющими вертикальную и горизонтальную арматуру, расположенную у противоположных боковых сторон стены».

Рассмотрим параметры для этого способа армирования.

Защитный слой — расстояние от концов арматурных стержней до грани конструкции стены по торцам, сверху и снизу.

Выпуски — настраиваемый конец арматуры, доступны для выбора значения:

Параметры Длина выпуска вверх и Длина выпуска по торцам вводятся вручную в миллиметрах.

Свободный конец арматуры — длина арматуры не соединённой в сетки. На рисунке ниже показана сетка со свободным концом арматуры равным 500 миллиметров:

Состав армирования — выбор состава армирования, доступны варианты:

Группа параметров для настройки параметрических сеток армирования.

Количество сеток — выбор из списка одной или двух сеток.

Защитный слой — расстояние от грани арматуры сетки до грани слоя многослойной конструкции стены. Напоминаем, что стены армируются только в базовом слое.

 Продольный и поперечный арматурный стержень выбирается из списка ранее созданных. Чтобы назначить арматурный стержень, щёлкните дважды по значению и выберите нужный стержень. Если в списке нет подходящего, создайте его в редакторе Арматурные изделия.

Шаг продольных и шаг поперечных стержней — расстояние между стержнями арматуры, определяется от центра до центра сечения арматурного стержня.

Параметры технологической арматуры активны при выборе двух сеток в параметре Количество сеток и параметра Состав армирования — Все объекты.

Арматурный стержень выбирается из списка ранее созданных. Чтобы назначить арматурный стержень, щёлкните дважды по значению и выберите нужный стержень. Если в списке нет подходящего, создайте его в редакторе Арматурные изделия.

Шаг по длине — расстояние между хомутами технологической арматуры. Вводится вручную в миллиметрах.

Число стержней по высоте — количество стержней продольной арматуры, которые будут пропущены при раскладки хомутов технологической арматуры. Доступны для выбора значения от 1 до 10. Первым рядом всегда армируется нижний ряд продольной арматуры. Например, если задать значение 2, то будет заармирован самый нижний ряд, далее каждый второй ряд:

При этом способе армирование производится заранее подготовленными сетками в редакторе Арматурные изделия. Если сетка превышает размеры конструкции, она не будет построена.

Защитный слой — расстояние от концов арматурных стержней сетки до грани конструкции стены по торцам, сверху и снизу.

Арматурная сетка — список сеток, подготовленных в редакторе Арматурные изделия.

Количество сеток — выбор из списка одной или двух сеток.

Защитный слой — расстояние от грани арматуры сетки до грани слоя многослойной конструкции стены.

Продольный и поперечный нахлёст — длина нахлёстов сеток друг с другом.

Пример армирования сетками:

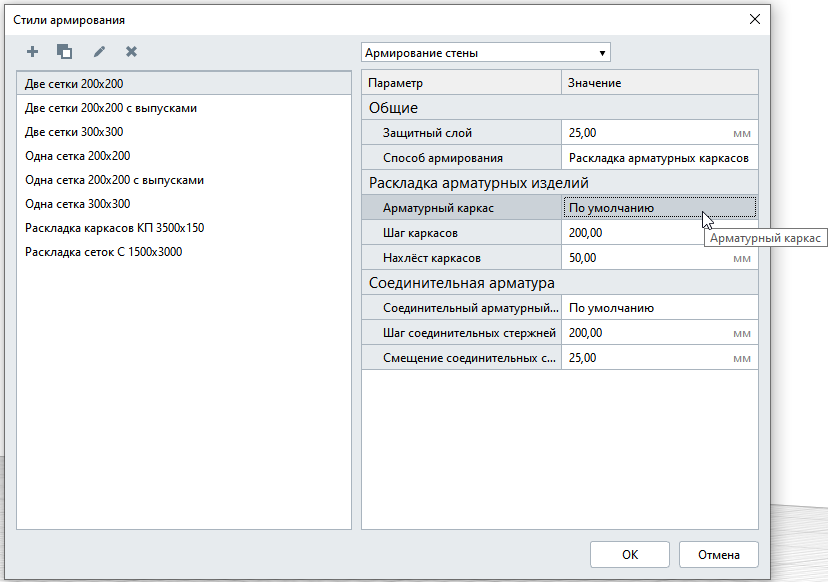

При этом способе армирование производится заранее подготовленными каркасами в редакторе Арматурные изделия. Если каркас превышает размеры конструкции стены, он не будет построен.

Защитный слой — расстояние от концов арматурных стержней каркаса до грани конструкции стены по торцам, сверху и снизу.

Арматурный каркас — список каркасов, подготовленных в редакторе Арматурные изделия.

Расстояние между каркасами — расстояние в свету между гранями арматуры каркасов по длине стены.

Нахлёст каркасов — значение нахлёста каркасов по высоте стены. Значение может принимать как положительную, так и отрицательную величину.

Соединительный арматурный стержень выбирается из списка ранее созданных. Чтобы назначить арматурный стержень, щёлкните дважды по значению и выберите нужный стержень. Если в списке нет подходящего, создайте его в редакторе Арматурные изделия.

Шаг соединительный стержней — расстояние между стержнями арматуры, определяется от центра до центра сечения арматурного стержня.

Смещение соединительных стержней — расстояние от защитного слоя до грани нижнего арматурного стержня.

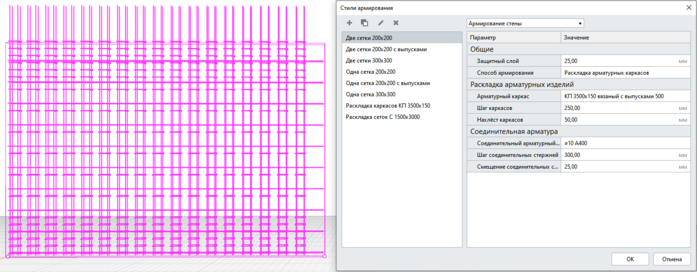

Пример армирования стены каркасами:
