Практическое руководство пользователя Renga

×

Разрез

При выборе обозначения Разрез появляются панели Тип разреза и Параметры.
Обозначение Разрез  позволяет создавать обозначения разрезов на чертеже:
Автоматически по виду.
Простой разрез.
Ступенчатый разрез.
Ломаный разрез.
Параметры разреза:

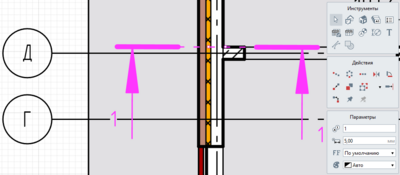

Имя разреза.

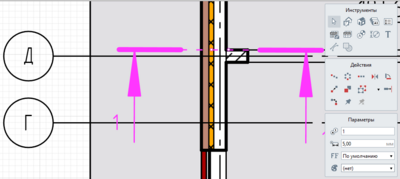

Длина выпуска разреза. Определяет расстояние от крайней характерной точки до имени разреза.

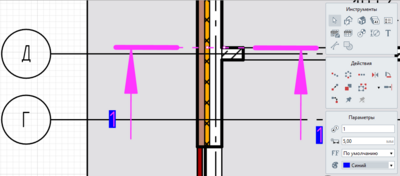

Стиль текста. Выберите из списка или нажмите Другой, чтобы создать новый стиль текста.
Чтобы создать на чертеже обозначения разрезов, как в модели:
1. При оформлении чертежа выберите Обозначение Разрез .
2. Выберите тип разреза Автоматически по виду .
3. Задайте параметры разреза, чтобы определить их отображение на чертеже.
4. Подведите указатель мыши к виду, на котором нужно создать разрезы.
5. Зафиксируйте положение разрезов щелчком левой кнопки мыши.
Разрезы, созданные в чертеже Автоматически по виду , обновляются при редактировании модели. Но если переместить или переименовать разрез в чертеже, то связь между разрезом в модели и в чертеже будет потеряна.
