Ось

При выборе обозначения Ось

появляются панели Способ построения и Параметры.

Способы построения кроме Автоматически по виду

рассмотрены в пункте Панель Способ построения.

Чтобы создать на чертеже такие же оси, как в модели:

1. При оформлении чертежа выберите Обозначение Ось

2. Выберите способ построения Автоматически по виду

3. Задайте параметры осей, чтобы определить их отображение на чертеже.

4. Подведите указатель мыши к виду, на котором нужно создать оси.

5. Зафиксируйте положение осей щелчком левой кнопки мыши.

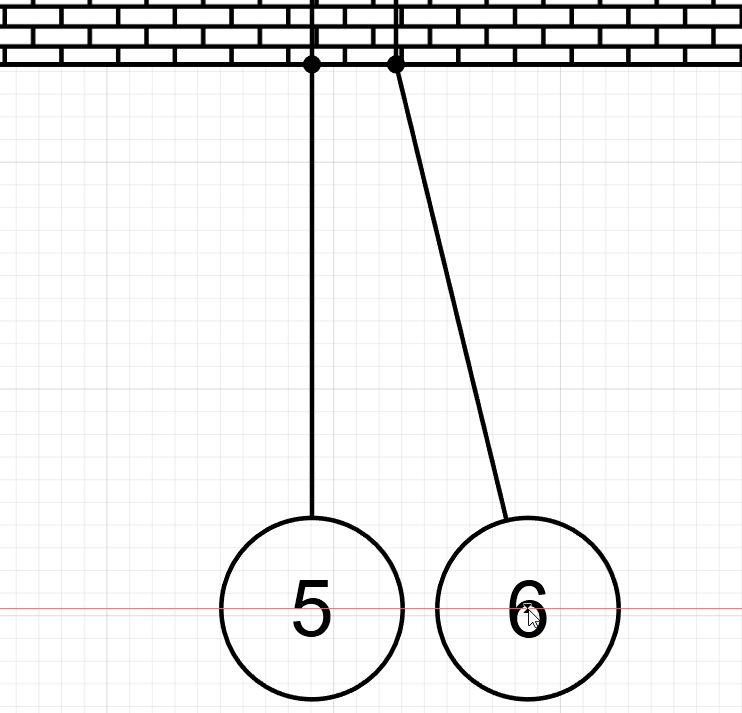

6. Сместите марку оси при необходимости

Оси, созданные в чертеже Автоматически по виду, обновляются при редактировании модели. Но если переместить или переименовать ось в чертеже, то связь между осью в модели и в чертеже будет потеряна.

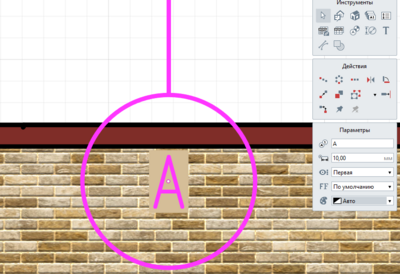

Параметры оси:

	Обозначение оси. Вводится вручную.
	Длина выпуска оси. Определяет расстояние от крайней характерной точки до марки оси.
	Отображение марок оси. Доступны для выбора: Обе марки; Первая; Вторая. Первая и вторая считаются по порядку построения.
	Стиль текста.

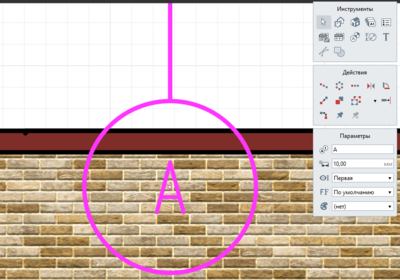

Чтобы изменить положение марки оси на уровне или в 3D Виде:

Выделите ось.

Отредактируйте положение марки за характерную точку.
