Практическое руководство пользователя Renga

×

Объект

Инструмент Объект  позволяет вставлять в чертёж проекции и разрезы маркированных объектов в заданном масштабе.
Параметры объекта:
Марка объекта. Список объектов, которым были назначены марки. Выберите объект из списка.
Вид объекта. Определяет направление взгляда на объект. Выберите из списка:
  • сверху;
  • спереди;
  • справа;
  • слева;
  • сзади;
  • снизу.
Смещение плоскости сечения. По умолчанию плоскость сечения установлена на ближней грани объекта по выбранному направлению взгляда. Изменение значения смещает плоскость сечения по направлению взгляда.
Смещение плоскости глубины видимости. По умолчанию плоскость глубины видимости установлена на дальней грани объекта по направлению взгляда. Изменение значения приближает плоскость глубины видимости к ближней грани объекта.
Имя вида.
Масштаб объекта.
Визуальный стиль позволяет отобразить объект в одном из стилей:
  • Каркас. Объект отображается со всеми линиями, но без поверхностей. Отображается армирование объектов.
  • Монохромный. Объект отображается со всеми линиями и поверхностями в черно-белых тонах. Цвета линий и штриховок соответствуют заданным при создании или в редакторе материалов.
  • Цветной. Объект отображается в цвете. Цвет и штриховка объекта зависит от материала, назначенного объекту. Если материал объекта не назначен, то отображается предустановленный цвет.
  • Текстурированный. На поверхностях объектов отображаются текстуры, которые назначены материалам. Если текстуры не назначены, то объекты отображаются как в цветном визуальном стиле, но без штриховки.
Стиль отображения. Выбор стиля позволяет отобразить на чертеже только определенный набор объектов, из тех, которые есть в модели. Кроме того в разных стилях отображение объектов может быть настроено по-разному.
Фильтр. При вставке сборки позволяют отобразить только те объекты сборки, которые соответствуют заданным критериям.
Чтобы вставить объект:
1. При оформлении чертежа выберите инструмент Объект .
2. На панели Параметры выберите Вид объекта из списка.
3. Чтобы получить разрез, задайте Смещение плоскости сечения и Смещение плоскости глубины видимости.
4. Выберите масштаб.
5. Выберите стиль отображения, визуальный стиль и фильтр.
6. Укажите точку вставки вида на чертеже.
Если разным объектам назначена одинаковая марка, то будет вставлен любой из этих объектов. Избегайте назначения одинаковой марки объектам с разными параметрами.
Параметры объекта можно изменять как в процессе построения, так и при редактировании вида объекта.
Редактирование вида объекта – расширение и сокращение границ вида объекта, изменение его масштаба или замена самого вида объекта на другой.
Редактирование вида объекта не включает в себя изменение модели.
При редактировании модели объект, вставленный в чертёж, автоматически обновляется.
Чтобы изменить вид, выделите его с помощью инструмента Выбор объекта .

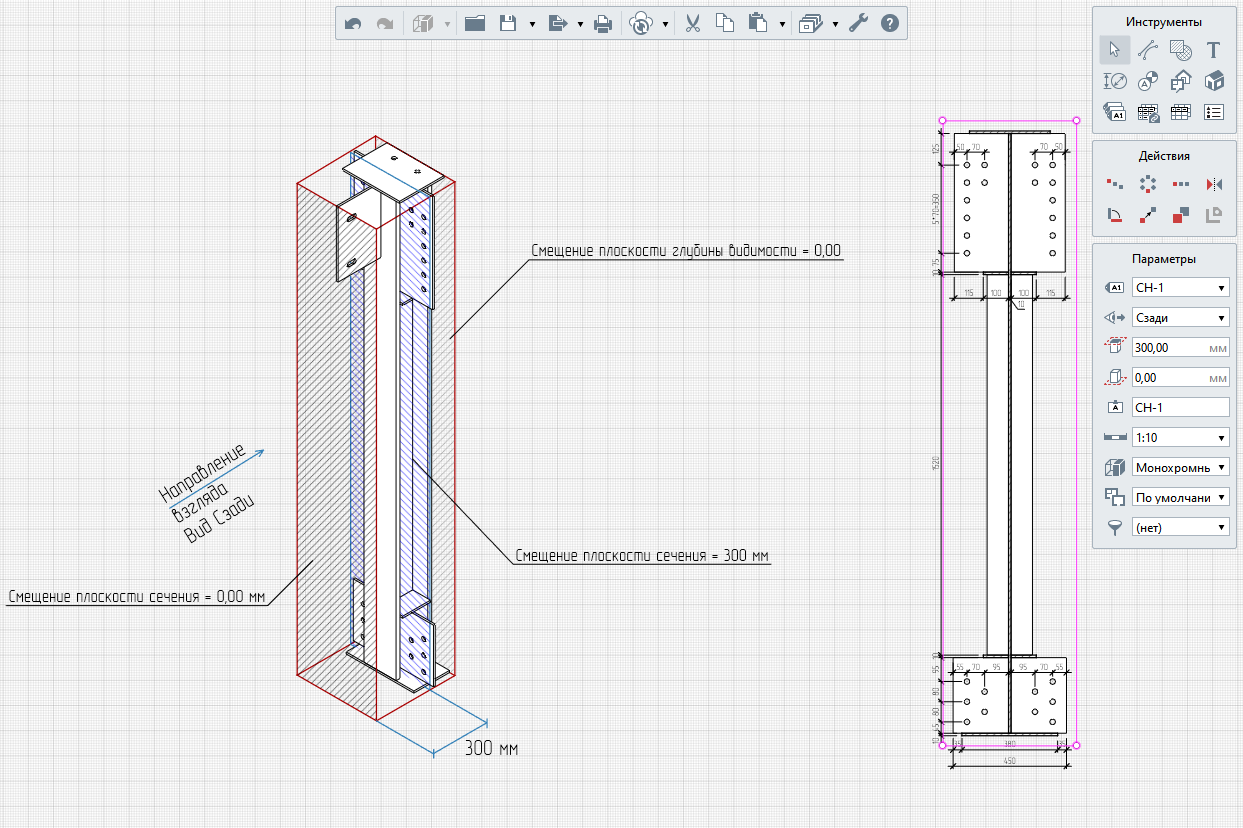

 Смещение плоскости сечения сдвигает Плоскость сечения по направлению взгляда.  Смещение плоскости глубины видимости сдвигает Плоскость глубины видимости от дальней грани габаритного куба объекта по направлению к ближней грани.
Эти параметры всегда зависят от направления взгляда:
  • Если вы установили Вид Сверху, то Плоскость сечения смещается относительно верхней грани объекта, а Плоскость глубины видимости относительно нижней по направлению к верхней.
  • Если вы установили Вид Сзади, то Плоскость сечения смещается относительно задней грани по направлению к передней, а Плоскость глубины видимости наоборот, от передней к задней.
Обратите внимание, что плоскость глубины видимости не отсекает части объектов. Если хотя бы часть объекта попала в область видимости, то этот объект будет отображаться на чертеже целиком.
