Выносная надпись

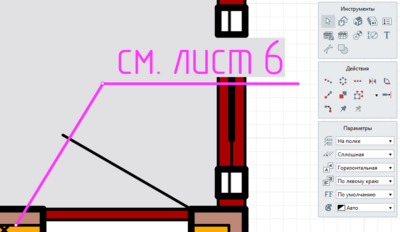

Обозначение Выносная надпись  позволяет создавать на чертеже надписи, относящиеся к объектам на чертеже. Выносная надпись может содержать от одной до нескольких строк.
Параметры выносной надписи:
Расположение надписи. Выберите из списка:
  • на полке;
  • на нескольких полках;
  • в рамке.
Линия выноски выносной надписи. Выберите из списка:
  • сплошная;
  • с закрытой стрелкой;
  • с точкой;
  • скрытая.
Ориентация надписи. Выберите из списка:
  • горизонтальная;
  • вертикальная.
Выравнивание текста. Текст выравнивается относительно самой длинной строки.  Выберите из списка:
  • по левому краю;
  • по центру;
  • по правому краю.
Стиль текста. Выберите из списка или нажмите Другой, чтобы создать новый стиль текста.
Чтобы создать надпись:
1. При оформлении чертежа выберите Обозначение Выносная надпись .
2. На панели Параметры выберите из списков Расположение надписи, Линию выноски и Ориентацию надписи.
3. Затем выберите Выравнивание и Стиль текста.
4. Укажите точку вставки выносной надписи на чертеже.

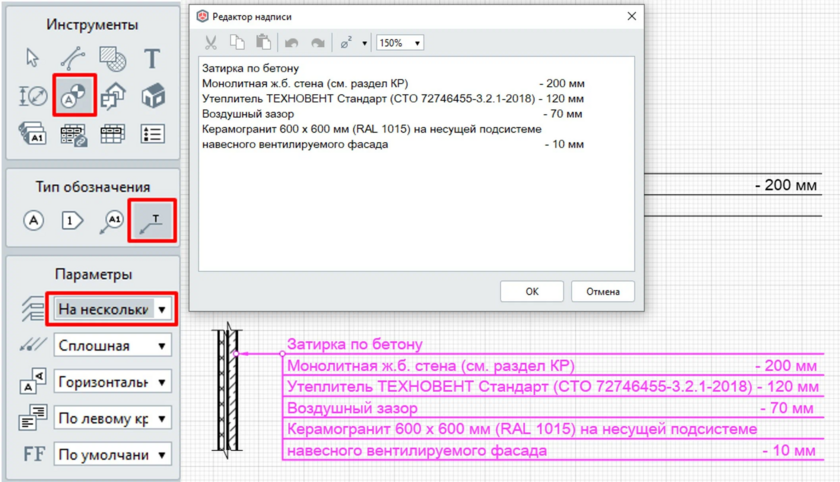

5. В появившемся окне Редактор надписи введите текст. Разделяйте строки нажатием клавиши ENTER.
6. Нажмите OK.
Число полок зависит от числа строк, введенных в Редакторе надписи.
Чтобы изменить положение надписи и линии выноски:
1. Выделите выносную надпись.
2. Отредактируйте обозначение за характерные точки.
Чтобы изменить текст надписи:
1. Выделите выносную надпись.
2. Вызовите контекстное меню и выберите команду Изменить.
Чтобы добавить линию выноски, указывающую на другой объект:
1. Выделите выносную надпись.
2. Наведите указатель мыши на характерную точку надписи  – отобразится контекстное меню.
3. Выберите Добавить линию выноски.
4. Подведите указатель мыши к объекту и зафиксируйте точку.
Чтобы удалить линию выноски:
1. Выделите выносную надпись.
2. Наведите указатель мыши на характерную точку линию выноски  – отобразится контекстное меню.
3. Выберите Удалить линию выноски.
Чтобы добавить излом на линии выноски:
1. Выделите выносную надпись.
2. Наведите указатель мыши на характерную точку на конце линии выноски  – отобразится контекстное меню.
3. Выберите Добавить излом.
4. Укажите положение излома и зафиксируйте его.
Чтобы удалить излом:
1. Выделите выносную надпись.
2. Наведите указатель мыши на характерную точку излома линии выноски  – отобразится контекстное меню.
3. Выберите Удалить излом.
Чтобы изменить обозначение, выделите его с помощью инструмента Выбор объекта.
