Размер

Инструмент Размер

позволяет проставлять на чертеже размеры и включает следующие типы размеров:

	Автоматически по виду.
	Линейный размер.
	Диаметральный размер.
	Радиальный размер.
	Угловой размер.
	Высотная отметка.

Параметры размеров:

	Тип значения размера. Выберите одно из доступных значений: Значение размера – расстояние между точками определяется автоматически. Текст – значение задается вручную.
	Значение. Определяется автоматически, если выбрано Значение размера.
	Ориентация полки линии-выноски. Определяет ориентацию полки, если при редактировании размера надпись вынесена на полку.
	Масштаб размера. Необходимо задать, если размер вычисляется автоматически. Чтобы размеры отображались корректно, масштаб размера должен совпадать с масштабом вида, на котором проставляются размеры. Если нужного масштаба нет в списке, выберите Другой и задайте отношение в появившемся окне.
	Стиль текста.
	Цвет фона текста. Если значение цвета отсутствует, то будут отображаться все линии под текстом. Если цвет авто, то будет подобран цвет фона. Примеры смотрите ниже на картинках

Параметры можно изменять, как в процессе построения размера, так и при редактировании.

Чтобы изменить размер, выделите его с помощью инструмента Выбор объекта

Чтобы создать на чертеже такие же размеры, как в модели:

1. При оформлении чертежа выберите инструмент Размер

2. Выберите способ построения Автоматически по виду

3. Подведите указатель мыши к виду, на котором нужно создать размеры.

4. Зафиксируйте положение размеров щелчком левой кнопки мыши.

Значение цвета фона текста отсутствует

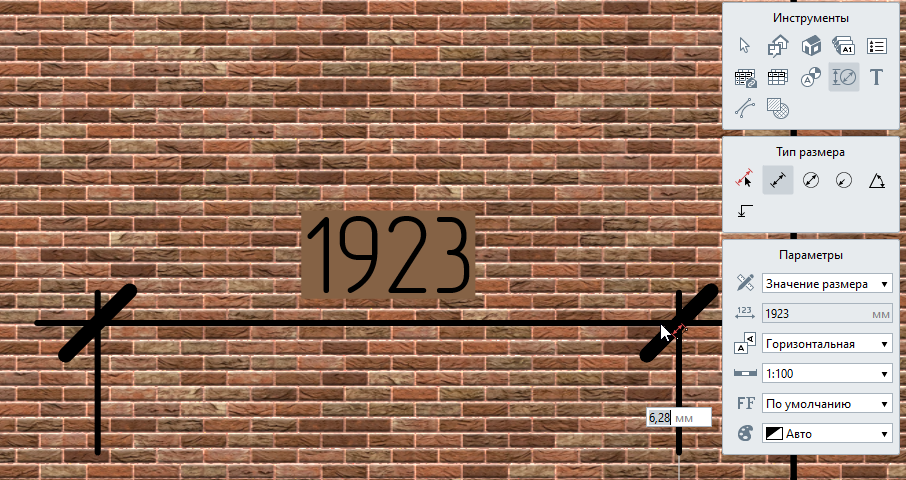

Значение цвета фона текста авто

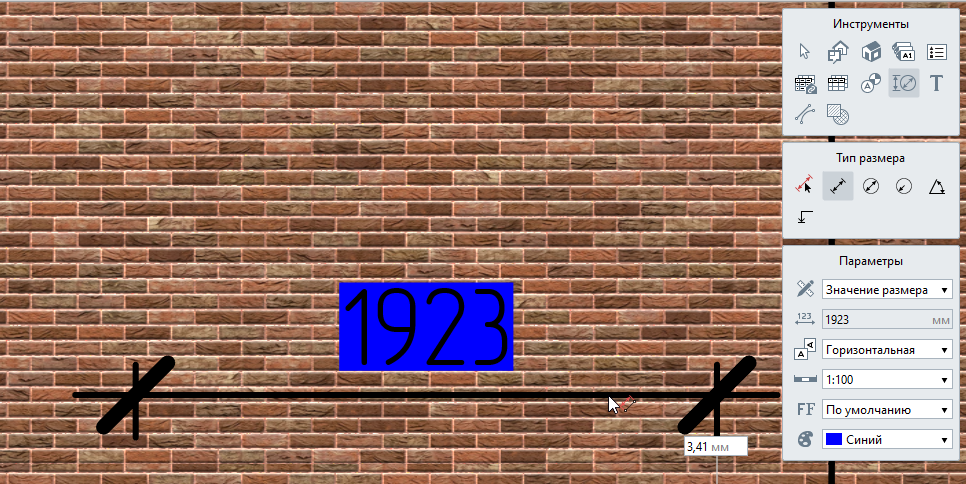

Пользовательский цвет фона текста

При размещении размера привязывайте его к объектным привязкам конца объекта

Параметры размеров, полученных автоматически по виду, можно изменить только при редактировании.

Если размеры нанесены на вид, то при изменении модели линейные размеры и высотные отметки обновляются автоматически, но только если при их построении были использованы объектные привязки точек концов объектов. Диаметральные, радиальные и угловые размеры не обновляются.

Рекомендуется проверять размеры на чертежах после изменения модели.
