Эскизы окон и дверей на листе чертежа

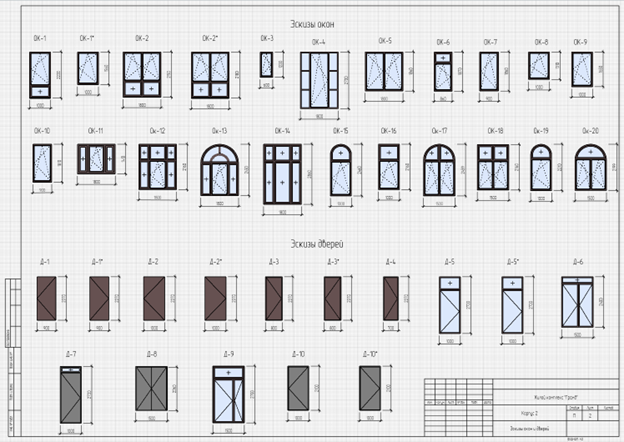

Рассмотрим, как в Renga создавать эскизы окон и дверей на листе чертежа.
-
Назначьте каждому типоразмеру окна и двери марку во вкладке 3D Вид, удобно это сделать из контекстного меню Выделить-Подобные в проекте. Если окно или дверь созданы в сборке, то марка присваивается сборке.
2. На листе чертежа с помощью инструмента Объект вынесите последовательно окна и двери.
3. Инструментом Обозначения – Маркер вынесите марки окон и дверей
4. Расставьте размеры.
Эскизы готовы.
Видео-инструкцию можете посмотреть по ссылке.
|
