Создание и добавление оборудования в проект
Разновидностей оборудования огромное количество для разных производственных процессов. Оборудование может быть уникальным и выполняться на заказ, может отличаться габаритами, материалом, производителем, точками подключения, характеристиками, использоваться по разному назначению, отличаться по условно-графическому отображению и т.д. Поэтому в Renga существуют широкие возможности по созданию и добавлению оборудования в проект.
Способы создания и добавления оборудования в Renga
-
Использование стилей оборудования Renga
-
Импорт из официальных каталогов
-
Импорт категорий, созданных с помощью Renga STDL
-
Добавление твердотельных 3D-моделей
-
Создание 3D-модели объекта в Renga (в сборке)
-
Сочетание нескольких способов для создания комплектов оборудования
Рассмотрим подробнее.

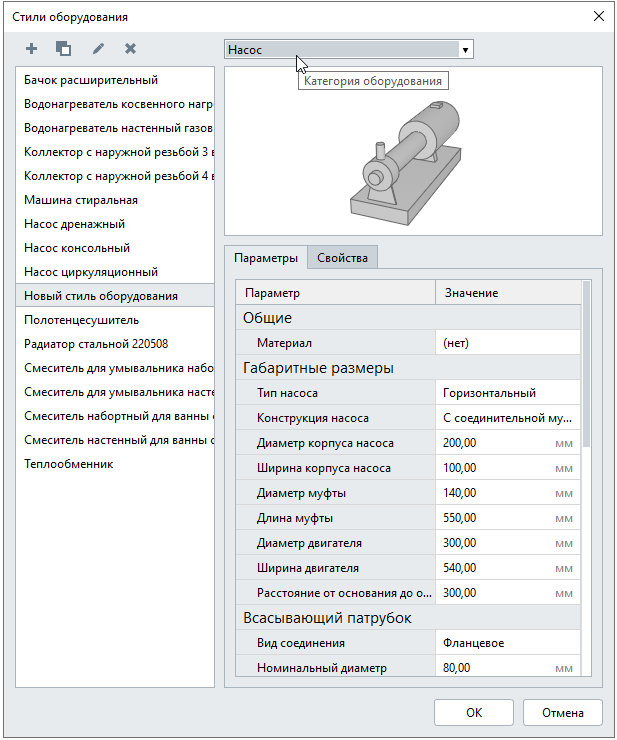

Оборудование на основе стилей Renga
В Renga можно создавать оборудование на основе стилей с помощью инструментов Renga:
У этих объектов есть порты для подключения к инженерным системам и условно-графическое отображение. Это оборудование может быть изменено в рамках параметров и свойств. На основе стиля можно создавать новые стили, добавлять свойства, это позволяет большую часть оборудования создавать на основе стилей Renga. При формировании чертежей можно выбрать стиль отображения или уровень детализации оборудования.

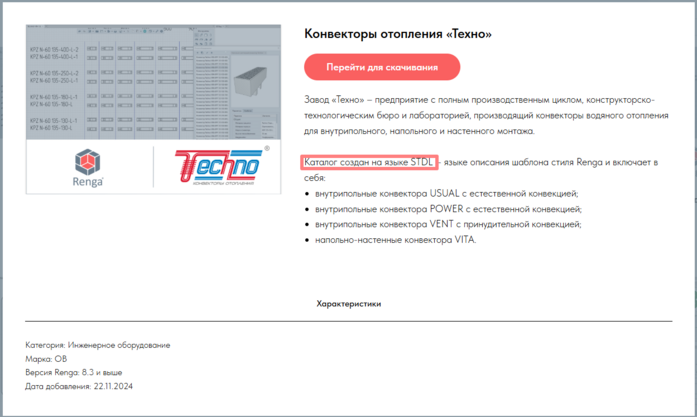

Импорт категорий из каталогов
Для создания оборудования можно импортировать новую категорию, созданную с помощью Renga STDL. Найти такое оборудование можно в каталогах, размещенных на официальном сайте. Каталоги регулярно обновляются. Создать категорию можно самостоятельно или обратиться к специалистам. Особенно актуально это для серийного оборудования, которое будет регулярно использоваться в проектах.

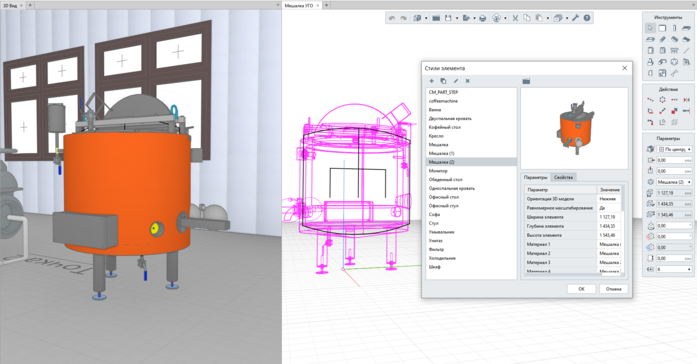

В проекте можно использовать трёхмерные модели оборудования, созданные в другом программном обеспечении, например, в КОМПАС-3D: добавить связь с файлом 3D-модели или вставить как Элемент
. При вставке оборудования в виде твердотельной 3D модели используйте менее детализированные решения.
. При вставке оборудования в виде твердотельной 3D модели используйте менее детализированные решения.
 |
При вставке связи 3D-модель не станет частью проекта и её можно выгружать, когда она не нужна, чтобы она не расходовала оперативную память.
|
У элементов и 3D-моделей нет точек подключения к инженерным системам и условного отображения, поэтому рекомендуем:
-
создавать точки подключения с помощью инструмента Точка трассировки в 3D-виде;
-

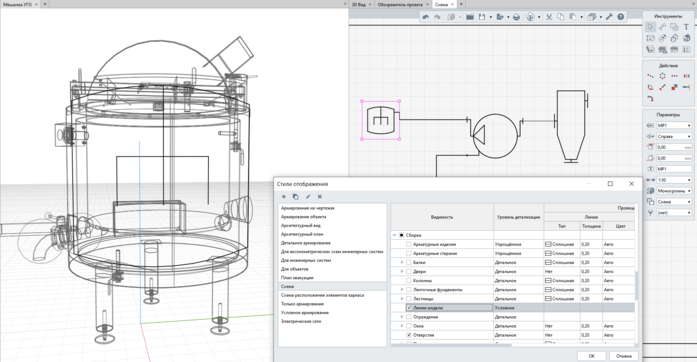

создать условное отображение в сборке инструментом Линия модели
, выводить на чертёж с помощью настройки стиля отображения.

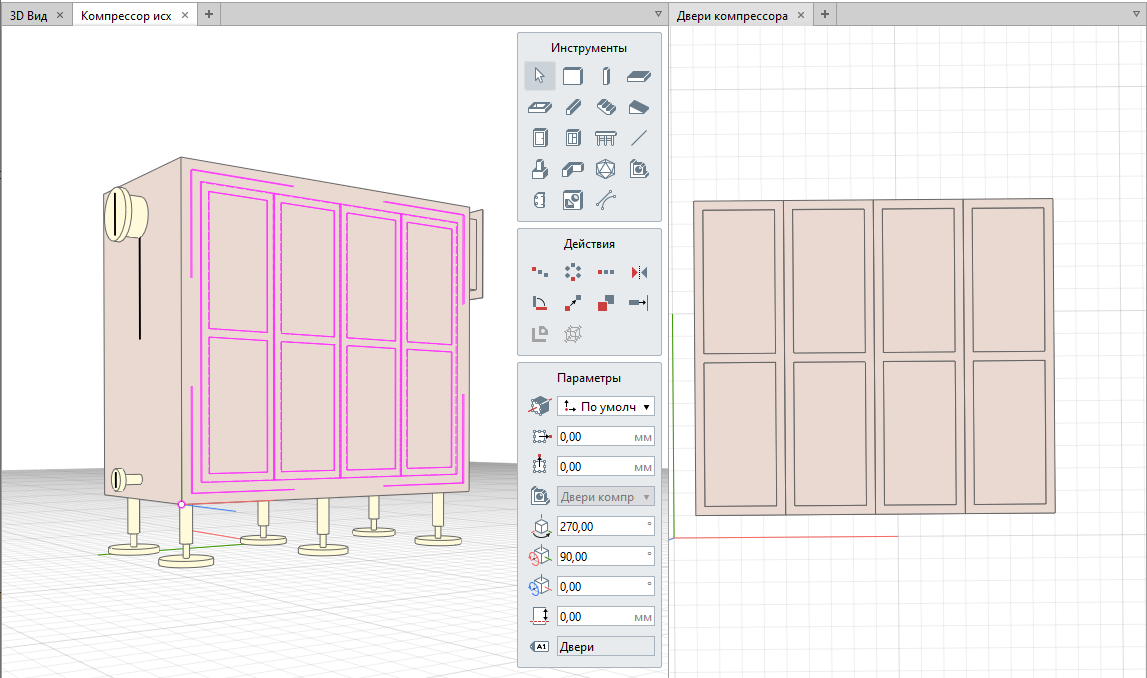

Создание оборудования в сборке
Создать 3D-модель оборудования можно в сборке, используя инструменты Renga. Таким образом можно создать уникальное оборудование, которое будет использоваться в проектах в единичных случаях.
У сборок нет точек подключения к инженерным системам и условного отображения, поэтому рекомендуем:
-
создавать точки подключения с помощью инструмента Точка трассировки в 3D-виде;
-

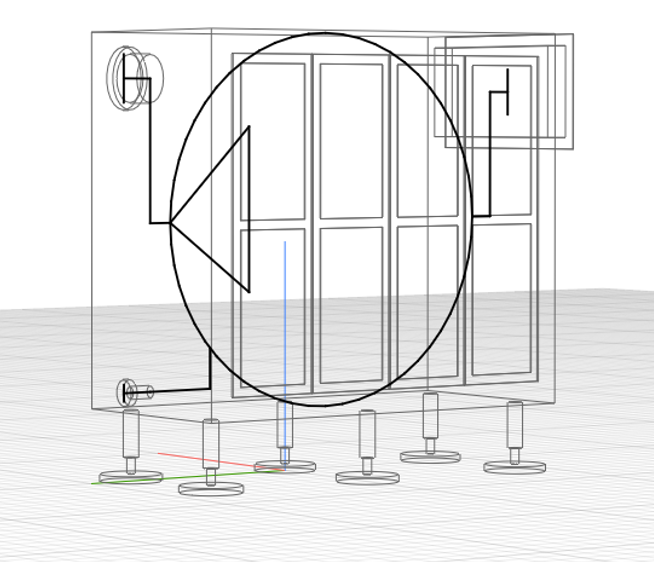

создать УГО в сборке инструментом Линия модели, выводить на чертёж с помощью настройки стиля отображения.
Сборку можно преобразовать в Элемент, для этого:
, для этого:-
сборку из 3D-вида нужно экспортировать в формат 3D и сохранить в форматах C3D, STEP или JT;
-
вставить в 3D-вид инструментом Вставить из...
Сочетание нескольких способов для создания в Renga комплектов оборудования
Если требуется создать узел или комплект оборудования, вы можете использовать несколько способов для объединения оборудования в узлы. Так, например, можно в 3D-виде часть оборудования изолировать и экспортировать в элемент.
