Автоматизация технологических решений

Проектирование АТХ включает в себя несколько этапов:

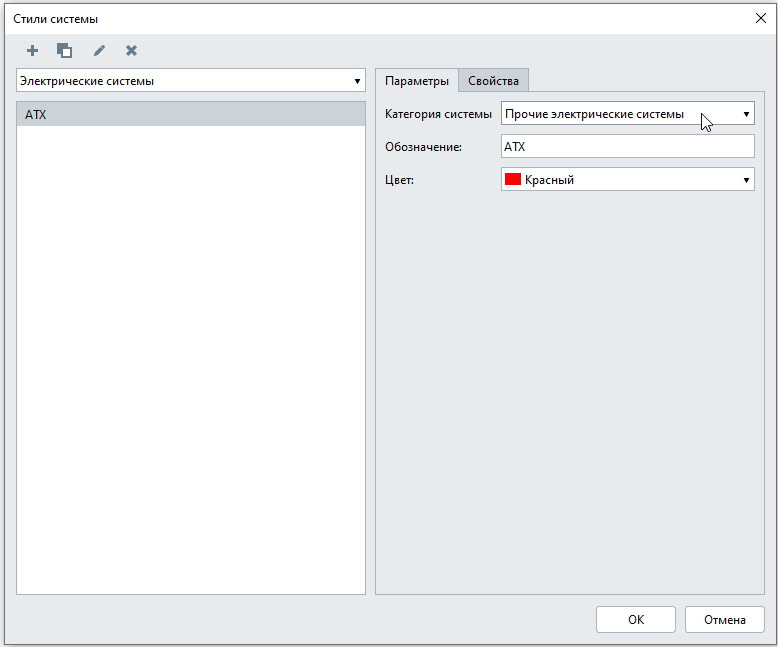

Создание нового стиля системы

В Renga можно создать стиль электрические системы следующих категорий:
Осветительная сеть,
Силовая сеть,
Прочие электрические системы.

2. Расстановка объектов электрического оборудования в модели на вкладках уровня, 3D-вида или фасада — датчиков, преобразователей, исполнительных механизмов, щитов управления. В Renga добавить электрическое оборудование можно несколькими способами:

с помощью стилей Renga инструментами Электроустановочное изделие , Осветительный прибор , Электрический распределительный щит;
с использованием официальных каталогов;
импортировать новую категорию, созданную с помощью Renga STDL. Создать категорию можно самостоятельно или обратиться к специалистам;
Добавление твердотельных 3D-моделей
Связь с 3D-моделью/IFC-файлом
Создание 3D-модели объекта в Renga (в сборке)

3. Настройка параметров электрических систем.

4. Построение трассы во вкладках вида или системы.

5. Редактирование трассы.

6. Оформление документации — планы расположения оборудования и кабельных трасс, принципиальные электрические схемы, спецификации.

Подробно проектирование электрических систем рассмотрено в разделе Электрические системы. Пример построения электрической схемы разобран в пункте Электрические схемы.
