Построение трасс во вкладке системы

Один из способов создать трассу инженерной системы — построить её во вкладке системы. Здесь пользователь определяет связи между объектами, а Renga автоматически прокладывает по ним трассу и расставляет на ней трубы, воздуховоды и их детали, а также электрические линии.

Перед определением связей проверьте высоту точек подключения оборудования в 3D-виде, чтобы избежать построения лишних вершин трассы.

Чтобы определить связи и построить трассу между объектами:

1. В 3D-виде выделите объекты, между которыми должна быть трасса.

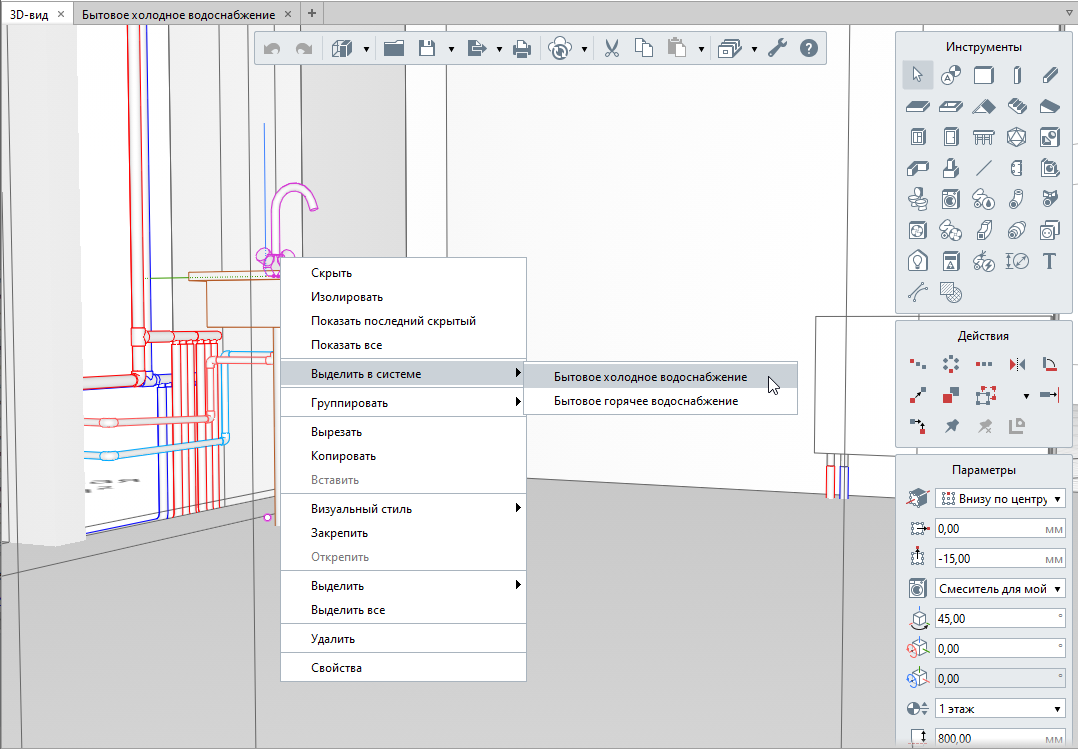

2. Щёлкните правой кнопкой мыши по объекту и выберите Выделить в системе > Название системы в контекстном меню.

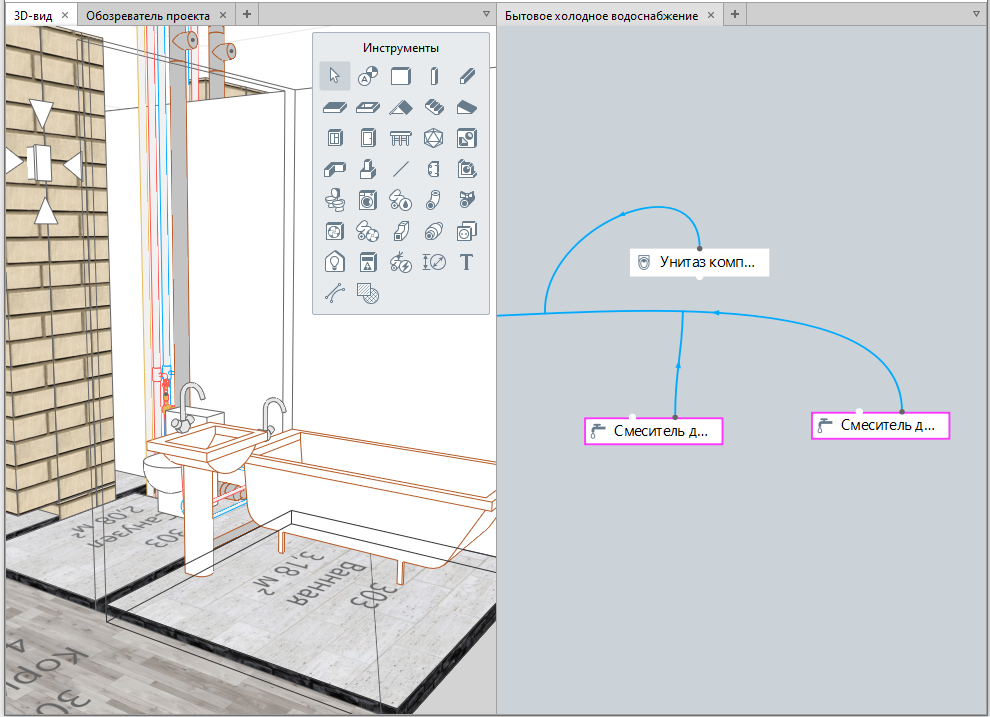

3. Вытащите вкладку системы из панели вкладок и перетащите её на один из небольших квадратов, которые появятся в центре окна, чтобы видеть 3D-вид и вкладку системы.

4. Во вкладке системы задайте Параметры трассы:

Стиль системы. Определяет обозначение и цвет системы.

Уклон. Доступен для трубопроводных и воздуховодных систем. Уклон задаётся для всего участка трассы и влияет на расположение труб и воздуховодов на горизонтальных участках трассы. Направление уклона зависит от направления построения трассы, трубы и воздуховоды прокладываются снизу вверх по направлению построения трассы. Уклон измеряется в промилле.

Параметры во вкладке системы можно задать только до построения. Чтобы отредактировать параметры построенного участка трассы, выделите трассу в 3D-виде и отредактируйте параметры.

Максимальный уклон – 87,4 ‰, для задания большего уклона отредактируйте трассу за характерные точки.

5. Задайте параметры системы, подходящие для будущего участка трассы (см. Параметры трубопроводных систем, Параметры воздуховодных систем или Параметры электрических систем).

6. Наведите указатель мыши на порт подключения объекта

. При наведении указателя мыши на порт отображается дополнительная информация.

7. Щёлкните левой кнопкой мыши по точке и переместите указатель мыши на порт другого объекта или точку на трассе.

Обратите внимание: в Электрических системах трасса может быть построена только между объектами. Подключение объекта к участку трассы недоступно.

8. Завершите построение щелчком левой кнопки мыши.

9. Трасса автоматически построится в модели. Проверьте результат в 3D-виде, при необходимости перестройте трассу с другими параметрами или отредактируйте трассу.

При невозможности построить объект, например, трубу на трассе, отобразится значок, уведомляющий о том, что объект не может быть построен:

. Это означает, что объект необходимо отредактировать за характерные точки или изменить его стиль.

Значок

можно выделить и удалить.

Количество доступных портов объекта зависит от типа объекта.

На каждой трассе отображается стрелка, указывающая направление построения трассы. Направление построения трассы влияет на направление деталей, предлагаемое по умолчанию.

Рассмотрим команды вкладки системы для автоматической трассировки.

	Выделить в модели. Отображает выделенный объект на вкладке 3D-вид.
	Перестроить трассу. Перестраивает трассу. Может быть использована после внесения изменений.
	Разместить детали на трассе. Автоматически размещает на трассе новые трубы/воздуховоды и их детали в соответствии с параметрами системы.
	Заменить на вершину. Заменяет точку трассировки, подключенную к двум трассам, на вершину.
	Отключить от трассы. Отключает выделенный объект от трассы.
	Перевернуть. Меняет направление построения трассы.
	Скрыть. Скрывает выделенный объект или трассу.
	Изолировать. Изолирует выделенный объект или трассу.
	Показать все. Отображает все скрытые объекты и трассы.
	Упорядочить. Выстраивает объекты в соответствии с их расположением на 3D-виде. Расположение зависит от уровня, на котором расположен объект, и удаленности от начала координат на 3D-виде.
	Выделить. Позволяет выделить объекты, используя фильтры.
	Скрыть. Позволяет скрыть объекты, используя фильтры.
	Изолировать. Позволяет изолировать объекты, используя фильтры.
