Правила при построении трасс

Прежде чем переходить к построению трассы, в модели должны быть расставлены объекты инженерной системы. На построение трассы влияют параметры соответствующей системы — трубопроводной, воздуховодной или электрической (см. Параметры трубопроводных систем, Параметры воздуховодных систем или Параметры электрических систем).

Если галочка Учитывать ограждающие конструкции при построении трассы установлена, то трасса:

Учитывает расположение стен, колонн, фундаментов, балок, дверей и окон, сборок.
Проходит на заданной высоте от ближайшего уровня и со смещением от ограждающий конструкций, равным заданному.
Может проходить насквозь стены, перекрытия, лестницы и крыши.
Если объекты расположены на разных уровнях, то сначала будет построен вертикальный участок, затем горизонтальный.

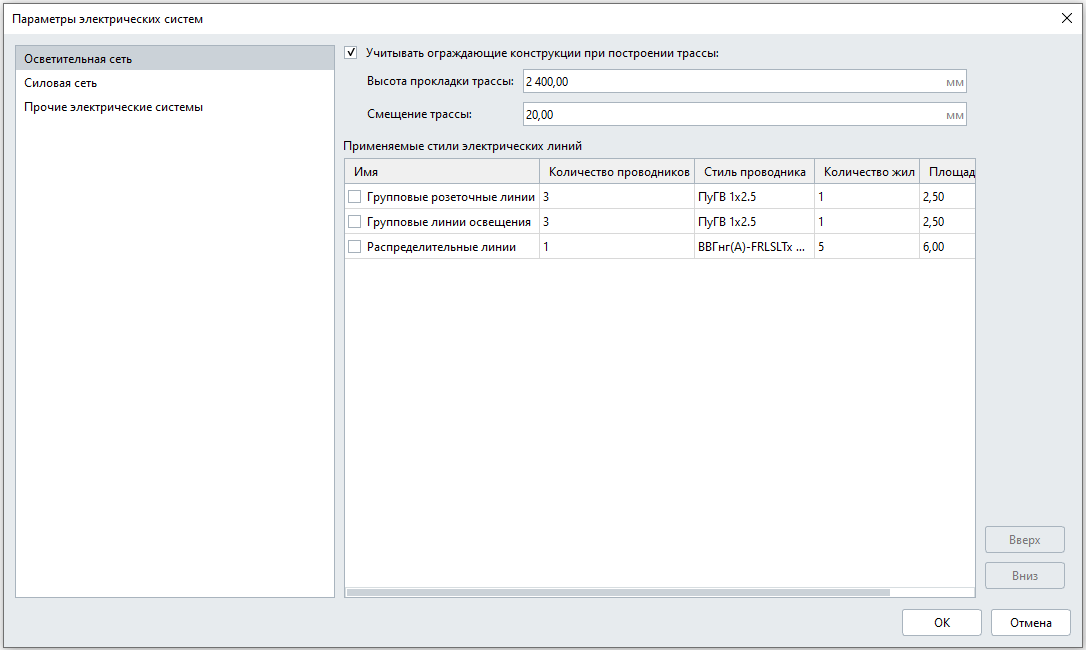

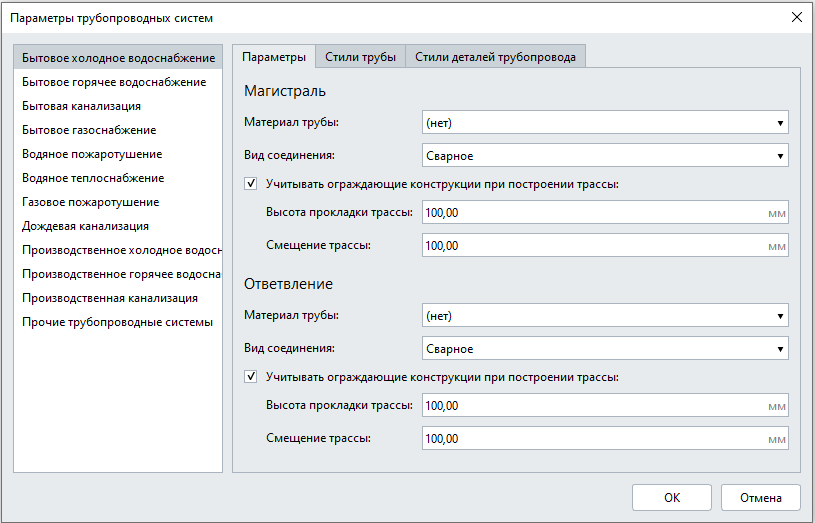

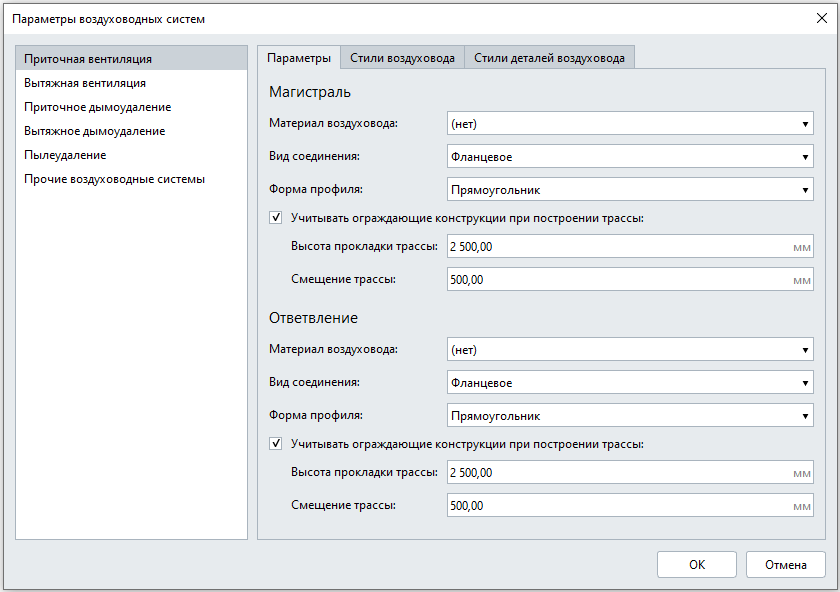

Основные параметры:

1. Высота прокладки трассы. Трасса будет построена на указанной высоте.

2. Смещение трассы.

Трубопроводная/Электрическая трасса будет построена со смещением от строительных конструкций равным заданному.
Воздуховодная трасса будет построена со смещением от строительных конструкций больше или равным заданному.

3. Стили объектов. Параметры трубопроводов, воздуховодов или проводников учитываются при построении трассы.

При автоматическом построении трасса любой системы:

Учитывает расположение стен, колонн, фундаментов, балок, дверей и окон, сборок.
Может проходить насквозь стены, перекрытия, лестницы и крыши.
Если объекты расположены на разных уровнях, то сначала будет построен вертикальный участок, затем горизонтальный.

Воздуховодная трасса строится с минимальным количество поворотов.

Если галочка Учитывать ограждающие конструкции при построении трассы не установлена, то трасса будет построена параллельно осям X , Y и Z.
