Что такое трасса в Renga

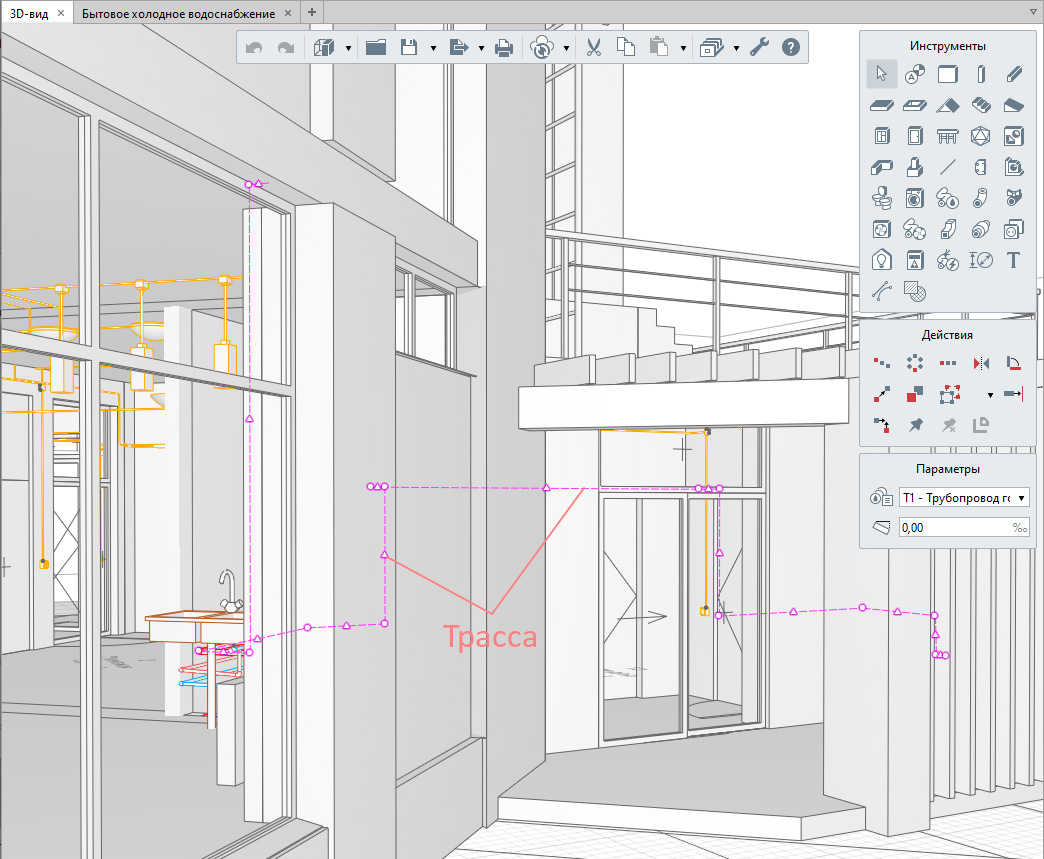

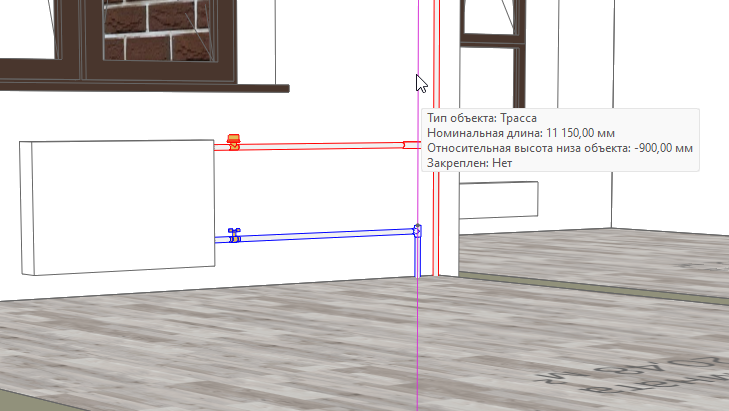

Трасса — это траектория инженерной системы, вдоль которой размещаются трубы или воздуховоды и их детали, а также электрические линии.
У трассы есть характерные точки вершин
и середины сегментов
, с помощью которых трассу можно отредактировать.
и середины сегментов , с помощью которых трассу можно отредактировать.
Трасса связывает объекты инженерной системы в единую сеть и строится по параметрам, заданным в окнах Параметры трубопроводных систем, Параметры воздуховодных систем или Параметры электрических систем для различных категорий систем.
В Renga между инженерными объектами нельзя проложить сразу трубы, воздуховоды или электрические линии, но можно задать параметры — по ним Renga автоматически построит трассу. На трассу, как на основу, автоматически добавятся объекты, выбранные в окне параметров. Другими словами, в Renga создаётся автотрассировка между объектами по заранее заданным параметрам.
Строить трассы можно в разных вкладках: в 3D-виде, на фасаде или во вкладке системы.
При автоматическом построении трасса:
-
учитывает расположение стен, колонн, фундаментов, балок, дверей, окон и сборок;
-
может проходить насквозь через стены, перекрытия, лестницы и крыши;
-
при размещении объектов на разных уровнях сначала строит вертикальный участок, затем горизонтальный.
Логика построения трассы всегда одинакова, независимо от того, где вы работаете. Отличается только то, как отображаются объекты:
-

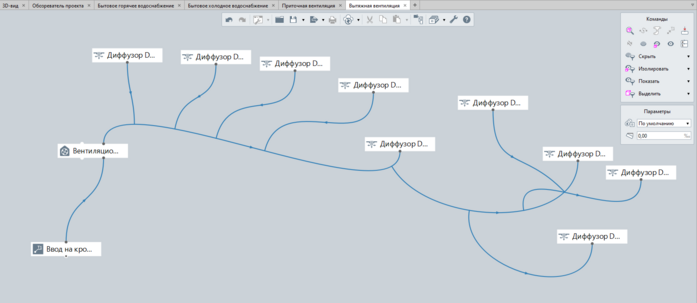

во вкладке системы объекты показаны схематично — плоскими иконками с именами и точками портов;
-

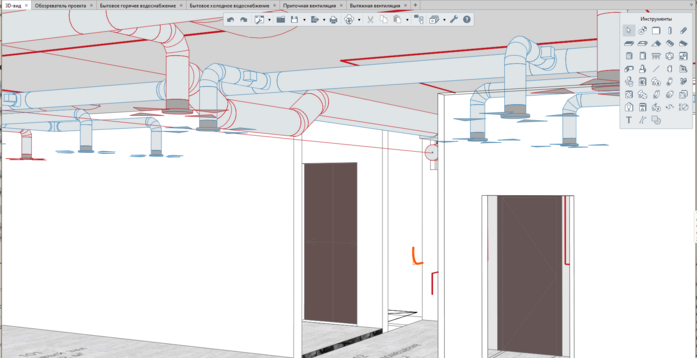

на виде (3D, фасад) объекты отображаются в своём действительном (проектном) виде и на своих местах.
Поэтому один и тот же результат можно получить двумя способами — выбирайте тот, что удобнее для конкретной задачи.
Построение во вкладке системы имеет схематичное представление объектов, а также увеличенный набор инструментов.
Построение на виде (3D-вид, фасад) сразу демонстрирует наглядное расположение объектов и то, как проходит трасса, но имеет свои особенности — например, не показывает направление трассы.
Выбирайте удобный для себя способ построения трасс, дополнительное описание читайте в пунктах:
