Связи МК
Видео по теме Как моделировать связи в Renga
|
В Renga можно моделировать связи различных типов – вертикальные (крестовые, портальные, раскосные), горизонтальные (по верхним и нижним поясам ферм), а также распорки – с разным уровнем детализации.
При моделировании связей придерживайтесь следующих правил.
1. Выполняйте связи в сборках.
Связи выполняются, как правило, в Сборке. Если конструкция связи сложная, то её лучше разделить на составные части и выполнить отдельными сборками отправочные марки конструкций, а затем соединить в общей сборке. Маркируйте сборки, чтобы разместить в модели или вынести на чертеж инструментом Объект.
2. Временно разместите в сборке опорные элементы каркаса.
Скопируйте в сборку колонны, балки и другие конструкции, к которым будет примыкать связь. Это позволит точно определить точки крепления, размеры фасонок и монтажные зазоры. Когда связь готова – удалите эти элементы из сборки: они служили только вспомогательной привязкой.
3. Моделируйте элементы связей в сборках вертикально, то есть в проектном положении.
Как и при моделировании ферм, вертикальное положение позволяет правильно задать форму торцов несопряжённых балок без необходимости сопряжения. В горизонтальном положении для корректной подрезки придётся сопрягать балки, что при большом количестве элементов связи может негативно отразиться на производительности. Проверяйте результат подрезки при сопряжении.
4. Применяйте способ построения «Автоматически по подобию».
Если строить балки в трёхмерном пространстве затруднительно, предварительно постройте подложку с помощью линий. Для этого:
-
Постройте в сборке схему связи инструментом Линия.
-
Используя способ построения Автоматически по подобию, по линиям смоделируйте балки с нужным профилем.
5. Соединительные планки для составных сечений моделируйте инструментом Пластина.

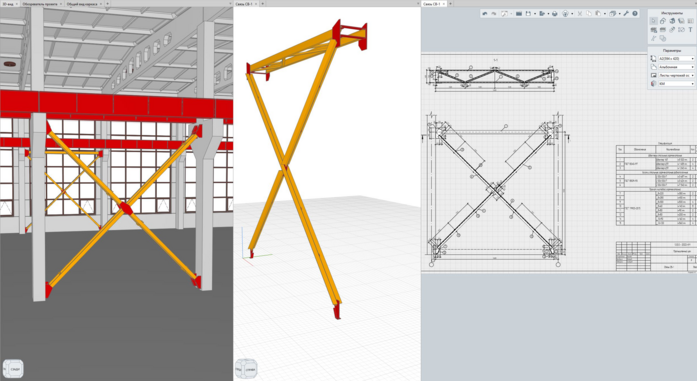

Пример: связи в проекте Workshop
Рассмотрите пример моделирования и оформления документации связи в проекте Workshop из папки Samples (путь по умолчанию: C:\Program Files\Renga\Samples).
