Столбчатые фундаменты стаканного типа

Фундаменты стаканного можно смоделировать одним из следующих способов.
1 способ
С помощью инструмента Балка, у которой Стиль балки — профиль половины сечения фундамента, созданный в редактор Профили. Создавать такой фундамент нужно в сборке.
Столбчатые фундаменты стаканного типа
2 способ
Разработка каждого типоразмера стаканного фундамента в специализированной программе, например, в КОМПАС-3D и вставка в Renga.
3 способ

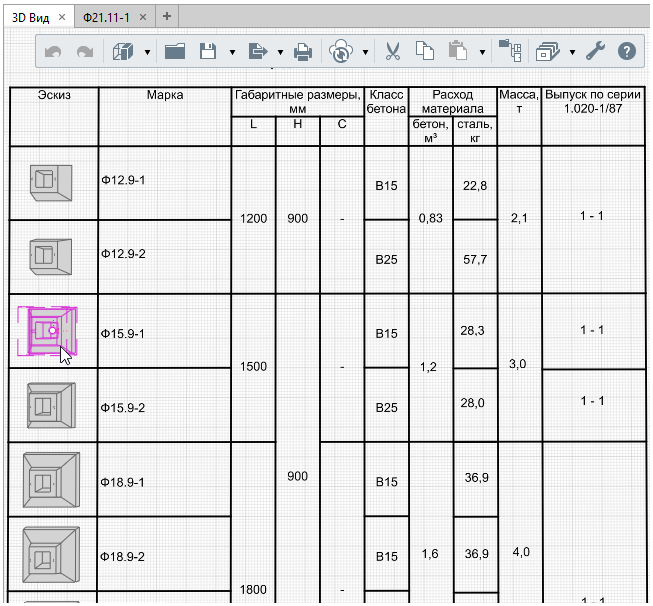

Использование готовых каталогов.
4 способ
С помощью инструментов Столбчатый фундамент и Отверстие . Создавать такой фундамент нужно в сборке.
5 способ
Применяя экспорт и импорт IFC. В таком случае выполните следующие действия:
  • Смоделируйте нужную форму стаканного фундамента без углубления инструментом Перекрытие :
  • Смоделируйте полую стаканную часть инструментом Столбчатый фундамент и, используя параметр смещение по вертикали и привязки отслеживания, поместите столбчатый фундамент в стаканную часть фундамента стаканного типа:
  • Экспортируйте в формат IFC, сняв галочку в настройках Экспортировать без подрезок.
  • Откройте IFC проект в Renga.
  •  Удалите верхнюю часть, созданную инструментом Столбчатый фундамент :
  • Скопируйте полученный фундамент в буфер обмена.
  • Вставьте в свою модель.
Фундамент, созданный таким способом, можно экспортировать в 3D формат — STEP, C3D, JT и т.д. и вставить в модель элементом, или вставить в стиль сборки и работать в модели со сборкой.
Как экспортировать в формат IFC рассматриваем в разделе Настройки экспорта в международный обменный формат IFC.
