Полилиния

Не всё, что должно быть показано на чертеже, обязательно моделировать в 3D — часто детализацию (узлы конструкций, условные контуры, вспомогательные построения) достаточно и правильнее показать только на самом чертеже, не усложняя модель. В Renga для этого служит инструмент чертежа Полилиния

: он позволяет быстро нанести на лист составной контур из нескольких сегментов как единый объект, который легко выделяется, редактируется и перемещается целиком.

Инструмент Полилиния

на чертеже поддерживает несколько способов построения сегментов:

	Прямая по двум точкам — для прямолинейных участков.
	Дуга по трём точкам — для плавных кривых, когда удобно задать форму через три точки.
	Дуга по начальной точке, радиусу и конечной точке — когда известен радиус и нужно точно вписать дугу.
	Прямоугольник по двум точкам — быстрый способ создать прямоугольник, стороны которого параллельны осям X и Y.

Вы можете комбинировать разные типы сегментов в одной полилинии: например, начать с прямых, добавить дуги, а затем замкнуть контур.

Указатель мыши изменяется в процессе построения линии, в зависимости от выбранного способа построения. Например, при построении дуговой линии по начальной точке, радиусу и конечной точке указатель мыши меняется следующим образом:

Параметры линии:

	Толщина линии. Значение задается в мм.

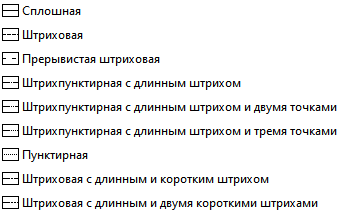

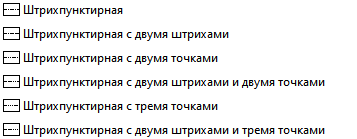

	Тип линии, доступны:
	Масштаб линии. Рекомендуется задавать масштаб линии по формуле: M=s⋅100, где s — толщина линии. Например, при толщине линии s=0,2 мм рекомендуемый масштаб линии — 20%.
	Концы линии. Выберите из списка: Скруглённые Плоские Прямоугольные Треугольные
	Цвет линии. Выберите из списка цветов или Другой, чтобы задать свой цвет
	Замкнута — если параметр включён, последний сегмент автоматически соединяется с первым. Выберите из списка: Да Нет

Параметры можно изменять, как в процессе построения линии, так и при редактировании. Нажмите ENTER, чтобы зафиксировать значения параметров.

При построении линий доступны все универсальные операции.

Чтобы изменить, скопировать или переместить созданную линию, выделите её с помощью инструмента Выбор объекта

Вы можете изменить порядок расположения линий, штриховок и текста относительно друг друга на чертеже с помощью команды контекстного меню Расположить.

Все линии наносятся на чертёж в единицах чертежа, то есть при печати листа в масштабе 1:1, линии на нем будут отображены в масштабе 1:1.

Построение прямолинейного сегмента

1. На панели Инструменты выберите инструмент Полилиния

2. В параметрах инструмента выберите способ построения: Прямая по двум точкам.

3. Укажите точку начала полилинии, используя привязки для точности.

4. Укажите вторую точку либо задайте значения в динамических полях ввода для точного построения.

5. Продолжайте добавлять сегменты тем же или другим способом.

6. Нажмите Enter, чтобы завершить построение.

Построение дуговых сегментов

Вариант 1: дуга по трём точкам

1. Выберите способ построения: Дуга по трём точкам.

2. Укажите точку начала дуги.

3. Задайте вторую точку (или длину хорды и угол хорды относительно оси X в динамических полях).

4. Аналогично укажите третью точку.

5. Продолжайте построение или завершите его нажатием Enter.

Вариант 2: дуга по начальной точке, радиусу и конечной точке

1. Выберите способ: Дуга по начальной точке, радиусу и конечной точке.

2. Укажите начальную точку дуги.

3. Укажите центр дуги либо задайте параметры в динамических полях.

4. Задайте конечную точку.

5. Продолжайте или завершите построение нажатием Enter.

Построение прямоугольника

Прямоугольник в инструменте Полилиния

строится как замкнутая полилиния из четырёх сегментов или незамкнутая из трех сегментов.

1. На панели «Инструменты» выберите Полилиния.

2. Выберите способ построения: Прямоугольник по двум точкам.

3. Укажите первую (угловую) точку прямоугольника.

4. Укажите противоположную точку либо задайте размеры в динамических полях.

5. Для точного построения используйте режим Прямоугольный.

Редактирование, копирование и перемещение

1. Выделите полилинию с помощью инструмента Выбор объекта

2. Редактируйте полилинию за характерные точки вершин и середины сегментов. При наведении и удержании курсора на вершине полилинии или середине сегмента появляется контекстное меню:

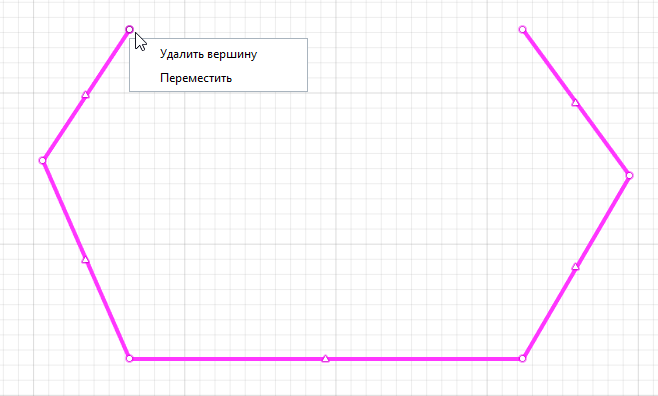

Характерные точки вершин позволяют:

удалять точку;
перемещать точку левой кнопкой мыши.

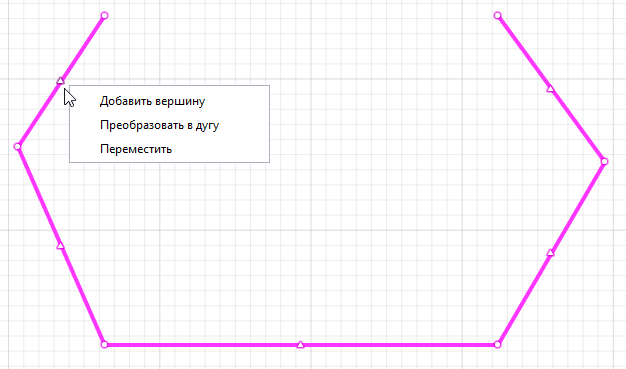

Характерные точки середины сегментов позволяют:

добавлять вершины;
преобразовать в дугу сегмент;
перемещать сегмент.

3. Меняйте параметры в панели свойств: толщину, тип и масштаб линии, цвет, концы линии, параметр Замкнута.

3. Для перемещения, копирования, поворота, масштабирования используйте стандартные команды панели Действия.
