Как измерять в 3D

Измерить расстояние и угол при просмотре модели в 3D можно двумя способами:
  • инструментом Размер — в плоскости X0Y;
  • инструментом Линия модели — в любом направлении с помощью привязок, вызванных при построении объектов.
Обратите внимание, инструмент Размер не предназначен для измерения расстояний и углов по оси Z, для этого используйте инструмент Линия модели .


Измерение в плоскости X0Y

Для нанесения размера в пространстве 3D Вида:
  • Выберите инструмент Размер на панели Инструменты.
  • Выберите Тип размера - Линейный, Диаметральный, Радиальный, Угловой.
  • Укажите первую точку построения щелчком левой кнопкой мыши. Используйте привязки.
  • Затем укажите следующую точку щелчком левой кнопкой мыши.
  • Переместите размер в нужное положение перемещая курсор или введите в поле ввода значение смещения выносных линий.
  • Зафиксируйте положение размера щелчком левой кнопки мыши.
  • Чтобы продолжить построение размерной цепи, укажите щелчком левой кнопкой мыши следующую точку, расстояние до которой нужно определить.
  • Нажмите ESC для завершения построения размерной цепи.
Размеры в 3D Виде стоит оставлять в исключительных случаях, например, между осями. Но лучше их удалять из 3D Вида. Добавляйте размеры при оформлении чертежей.


Измерение по вертикали

Для измерения расстояния или угла по оси Z, используйте инструмент Линия модели в подходящем режиме измерения. Для этого не обязательно строить линию, достаточно активировать привязки отслеживания — дождаться смены цвета точки привязки с черного на сиреневый цвет.
Для измерения вертикального расстояния с помощью инструмента Линия модели выполните следующие действия:
1. Выберите инструмент Линия модели на панели Инструменты.
2. Наведите курсор на верхнюю точку измеряемого объекта и задержите на секунду до срабатывания привязки.
3. Опустите курсор вертикально вниз до пересечения с рабочей плоскостью, т.е. до появления привязки пересечения — х.

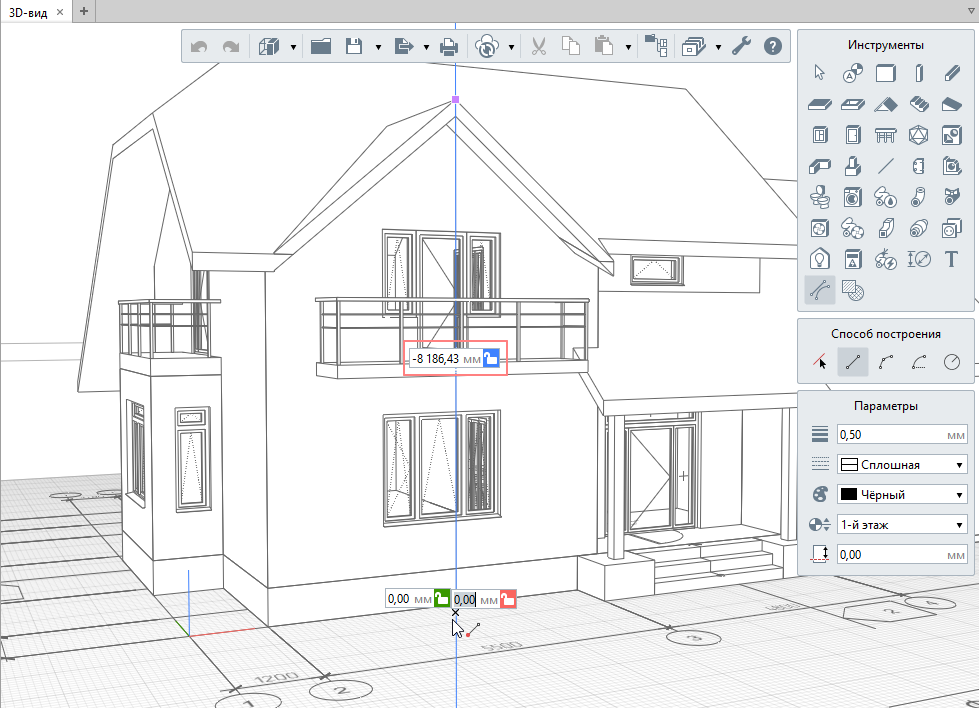

4. В поле динамического ввода оси Z появится значение вертикального расстояния. С помощью клавиши Tab можно переключаться между полями динамического ввода, а с помощью сочетания клавиш Ctrl+C значение можно скопировать в буфер обмена.
Приведем пример как использовать линию модели для измерения угла по оси Z.
Представим, что вам необходимо узнать угол ската крыши, чтобы получить требуемое значение высоты конька. Ведь, при моделировании крыши в Renga её высоту мы можем отрегулировать только указывая угол ската. Измерьте угол с помощью инструмента Линия модели в сферическом режиме измерения.

Потренируйтесь измерять расстояния на примере проекта House из установочной папки Samples. По умолчанию путь: C:\Program Files\Renga\Samples.
  • Измерьте с помощью инструмента Размер расстояния между осями, проверьте получилось ли у вас такое значение как в модели.
  • Измерьте с помощью инструмента Линия модели высоту конька по оси А в осях 2-3. Должно получиться значение по оси Z — 8186,43 мм.
Как измерять в 3D
