Практическое руководство пользователя Renga
×

Стили армирования и шаблоны стилей армирования

Стиль армирования в Renga — это набор правил армирования, основанных на нормах проектирования железобетонных конструкций. Renga позволяет настраивать стили армирования для соответствия конструктивным и расчетным требованиям.
В шаблоне проекта Renga содержатся стили армирования для различных объектов. Эти стили можно использовать как основу для дальнейшей работы: редактировать и создавать новые стили.
В Renga также предусмотрена возможность добавления шаблонов стилей армирования в формате RST для стен, перекрытий и столбчатых фундаментов. На основе шаблона стиля армирования можно создавать новые стили армирования.
Армирование конструкций с помощью стилей армирования производится по габаритам конструкции.
С помощью стилей армирования в Renga автоматизированно осуществляется армирование следующих типов объектов:
Стиль армирования назначается в Параметре объекта — Стиль армирования на панели Параметры во вкладках 3D-вид или Стиль сборки.
Из стиля армирования стены, перекрытия, балки, колонны, столбчатого и ленточного фундаментов можно создать арматурные детали, доступные для редактирования. Подробнее читайте в пункте Создание арматурных деталей из стиля армирования.


Создание стиля армирования

Создание стиля армирования осуществляется в редакторе Стили армирования.
Открыть его можно двумя способами:
1. На Основной панели выберите Управление стилями — Армирование — Стили армирования . В этом случае, перед созданием стиля, необходимо выбрать Тип объекта, для которого этот стиль будет создан.

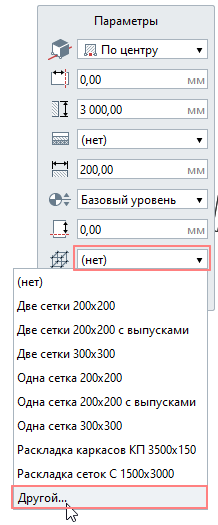

2. На панели Параметры выберите параметр Стиль армирования и в списке стилей армирования объекта нажмите Другой. В этом случае, в редакторе не будет выбора типов объектов.
Чтобы создать новый стиль армирования:

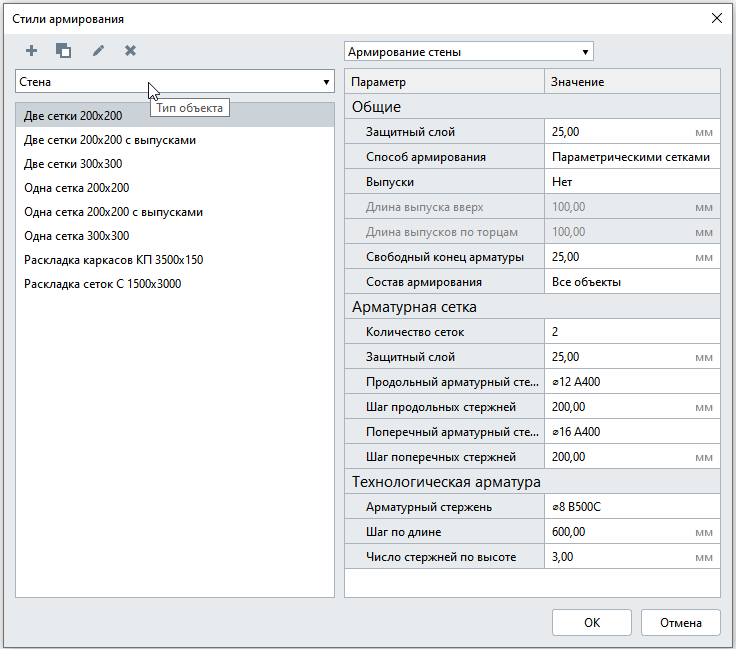

1. В редакторе Стили армирования создайте новый стиль, нажав кнопку Новый стиль армированияили  Дублировать стиль армирования.
2. Задайте имя нового стиля.
3. В правой части окна выберите шаблон стиля армирования, задайте способ и состав армирования.
Если в списке нет нужного шаблона стиля армирования для стены, перекрытия или столбчатого фундамента, вы можете добавить новый. Для этого выберите на основной панели – Управление стилями  – Армирование  – Шаблоны стилей армирования PRO.
4. Затем укажите остальные параметры армирования.
Если в списке арматурных стержней нет подходящего, можно создать новый стиль арматурного стержня. Если в списках нет подходящих сеток или каркасов , создайте новые в редакторе Стили арматурных изделий .
5. Нажмите OK.
Для каждого типа объекта определен свой набор параметров. Параметры зависят от выбранных Способа и Состава армирования.
При совместной работе над проектом, изменяйте существующие стили армирования только предупредив коллег. Обратите внимание, при нажатии ОК после изменения/удаления стилей в редакторе, все объекты, в которых использованы эти стили, будут изменены безвозвратно.
При армировании объектов с многослойным материалом (стена, перекрытие), будет заармирован слой основы.
В следующих пунктах рассмотрим способы армирования и настройки параметров стилей армирования для разных типов объектов.


Шаблоны стилей армирования

PRO
В Renga можно загружать шаблоны стилей армирования и на основе этих шаблонов создавать неограниченное количество стилей армирования. В текущей версии Renga загружать шаблоны стилей можно для стен, перекрытий и столбчатых фундаментов. Шаблон стилей армирования в формате RST (Renga Style Template) можно создать с помощью языка описания шаблона стиля Renga STDL (Style Template Description Language), подробнее см. документацию Renga STDL.

Чтобы загрузить шаблон стиля армирования в формате RST выполните следующие действия:
  •  На Основной панели выберите Управление стилями — Армирование — Шаблоны стилей армирования .
  • Выберите файл в формате RST на диске.
  • При необходимости отредактируйте имя шаблона стиля.
  • Нажмите OK.

Выберите добавленный шаблон для создания стилей армирования на его основе.
