Оформление документации технологических решений



Рекомендуем посмотреть видео Renga. Технологический раздел и видео Раздел ТХ: проектируем в Renga — точность и скорость по ГОСТ

Чертежи планов и разрезов ассоциативно связаны с моделью и при изменении модели изменятся и чертежи. Планы, разрезы и фасады создаются на листе чертежа с помощью инструмента Вид

Чтобы создать чертеж вида:

Создайте и откройте лист чертежа.
Инструментом Вид разместите на листе вид модели.

3. Примените фильтр и заполните другие параметры.

4. Оформите чертеж с помощью инструментов чертежа.

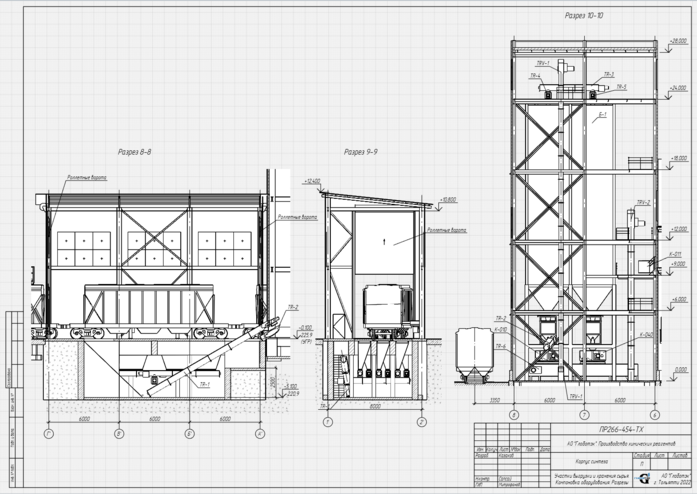

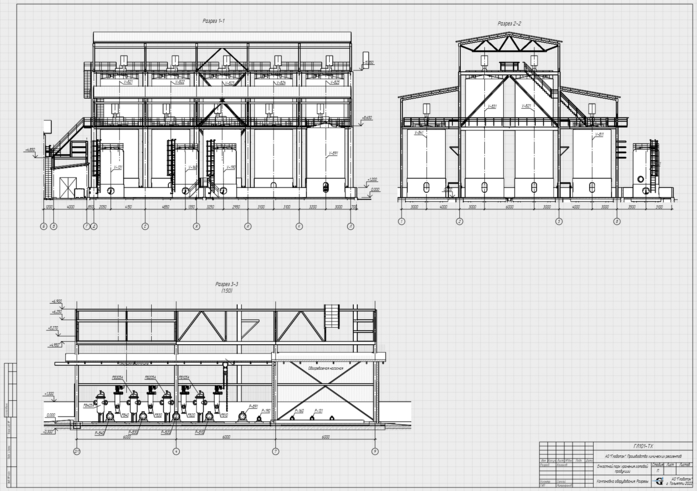

Проект завода по производству химических реагентов АО «ГЛОБОТЭК»

Вся информация о создании и оформлении чертежей рассмотрена в разделе Оформление чертежей.
