Фундамент из блоков ФБС



Видео на тему План раскладки блоков ФБС в Renga

Общие сведения

Блоки ФБС загружаются из каталога на официальном сайте Renga и моделируются в Сборках. Для оформления чертежа с порядным планом раскладки блоков и спецификации по рядам используются свойства и фильтры.

Подготовка модели

1. Загрузите блоки ФБС из официального каталога Renga.

2. Создайте Сборки для блоков и разместите их в модели.

3. Создайте пользовательское свойство Номер ряда и заполните значения для каждого блока в модели.

Оформление плана раскладки

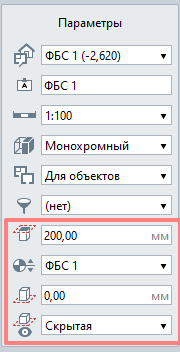

1. Вынесите на чертёж вид фундамента и введите значения в параметры смещение плоскости сечения и смещение плоскости глубины видимости так, чтобы отобразился нужный ряд раскладки блоков, установите значение Скрытая для параметра часть объекта за плоскостью глубины видимости.

2. С помощью инструмента Маркер расставьте на плане маркировку блоков ФБС.

Оформление спецификации

1. Для типа объекта Сборка добавьте графы: Наименование, Количество, Номер ряда.

2. Чтобы в графах отображалось наименование конкретных блоков ФБС, создайте пользовательские свойства с типом данных Целое число и задайте выражение с логическим оператором, например:

	Наименование == 'ФБС 9.6.6' ? Количество : Количество/0

3. Для каждого типоразмера блока создайте отдельное свойство и выражение.

4. Отметьте галочки Суммировать значения при объединении и Отображать итоги.

5. Вынесите спецификацию на лист чертежа.

Примечание. Выражение Количество/0 используется для исключения блоков других типоразмеров из данной графы – при несовпадении наименования результатом будет пустое значение.
