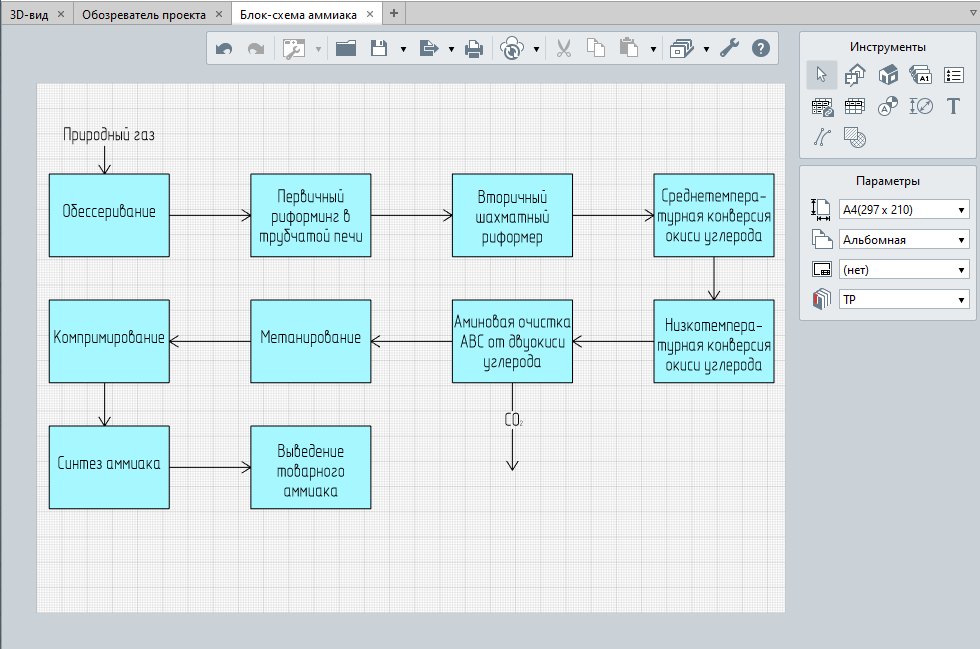

Блок-схема технологического процесса — концептуальная схема без масштаба, показывающая основные потоки материалов и связи между единицами оборудования. Она разрабатывается на этапе предпроектной подготовки, до размещения оборудования в модели.

1. через связи с файлами блок-схем, экспортированных из специализированных программ, в форматах DWG, DXF или PNG, JPEG;

2. с использованием инструментов Renga, таких как Линия, Штриховка, Текст . Подробнее о создании чертежей и применении инструментов чертежа читайте в разделе Оформление чертежей.
