Стили отображения
Рекомендуем посмотреть видео Стили отображения для оформления чертежей в Renga
|
Стили отображения в Renga — это набор настроек, определяющих, какие типы объектов показывать на чертеже и как объекты модели (стены, перекрытия, колонны, окна, двери и т. д.) будут выглядеть на чертежах. Они позволяют единообразно и быстро настраивать визуальное представление объектов без изменения самой 3D-модели.
Все обозначения, созданные в модели, кроме контура помещения, не отображаются при вставке видов, какой бы стиль отображения ни был выбран.

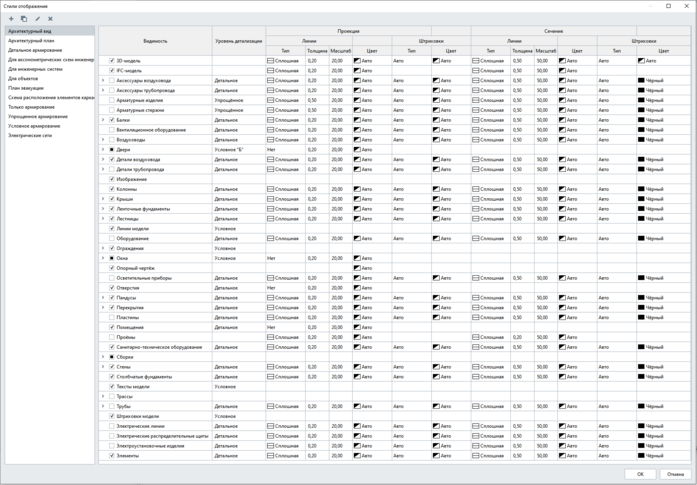

Назначение стиля и вызов редактора
Открыть окно редактора можно двумя способами:
-
Выделите Вид, Аксонометрический вид или объект на чертеже и в панели Параметры для стиля отображения выберите Другой... Это удобно, если в списке нет подходящего стиля: в редакторе можно создать новый стиль или отредактировать существующий.
-
На основной панели выберите Управление стилями
— Оформление — Стили отображения.
Создание нового стиля отображения
Чтобы создать новый стиль:
1. В редакторе Стили отображения нажмите кнопку Новый стиль отображения.
2. Задайте имя нового стиля.
3. В правой части окна задайте видимость каждого типа объектов на чертеже вида, к которому будет применён этот стиль.
 |
У нового стиля отображения по умолчанию видимы все типы объектов. Вызовите в графе Видимость команду контекстного меню Снять все, а затем отметьте только нужные типы объектов.
|
Настройка отображения видимых объектов
Для видимых объектов настройте следующие параметры.
1. Уровень детализации:
|
Уровень детализации
|
Описание
|
|
Символьное
|
Условное графическое обозначение (УГО). Используется, чтобы показать на чертеже графическими обозначениями санитарно-техническое оборудование, аксессуары и детали трубопроводов и воздуховодов, а также осветительные приборы, электроустановочные изделия и электрические распределительные щиты. В отличие от других уровней детализации, символьное отображение не зависит от размеров объекта и масштаба вида.
|
|
Детальное
|
На чертеже показываются все линии объекта.
|
|
Упрощенное
|
Объект показывается на чертеже упрощённо, без деталей.
|
|
Условное
|
Условное отображение объекта на чертеже. Уровни детализации Условное «А» и Условное «Б» доступны только для дверей.
|
2. Отображение линий проекции объекта.
3. Штриховка проекции объекта.
4. Отображение линий сечения объекта.
5. Штриховка сечения объекта.
Масштаб линии рекомендуется задавать по формуле M = s · 100, где s — толщина линии. Например, при толщине линии s = 0,2 мм рекомендуемый масштаб линии — 20%.
Сохранение изменений
Чтобы сохранить изменения в редакторе, нажмите ОК. Чтобы отказаться от изменений, нажмите Отмена.
|
|
Обратите внимание: если после изменения или удаления стилей нажать в редакторе ОК, все виды и объекты на чертежах с этими стилями изменятся безвозвратно.
|
