Детали трубопровода

Детали трубопровода — это фасонные элементы трубопроводной системы. С их помощью трубы меняют направление и диаметр, разветвляются, пересекаются, соединяются между собой и заглушаются. Кроме того, детали позволяют предусмотреть ревизии для обслуживания системы. Без деталей трасса трубопровода получится неполной: в модели не будет поворотов, ответвлений и переходов, а в спецификациях не будет соответствующих позиций.

В Renga детали трубопровода добавляются в модель двумя способами:

автоматически при трассировке. Подходящие детали Renga подбирает по материалу и виду соединения, заданным в параметрах трубопроводных систем;
вручную, инструментом Деталь трубопровода: на трубу или трассу.

Как выглядит деталь, какие у неё габаритные размеры, точки подключения и свойства, определяет её стиль. Если заранее настроить стили деталей и сохранить их в шаблоне проекта, их можно будет использовать во всех новых проектах.

В этом разделе описано, как создать стиль детали трубопровода в редакторе и как добавить деталь в модель.

В редакторе Стили детали трубопровода создаются детали следующих категорий:

заглушка;
крестовина;
муфта;
отвод;
перекрещивание;
переход;
ревизия;
тройник.

В редакторе можно задать материал, габаритные размеры, параметры подключений к инженерным сетям, заполнить свойства.

Открыть его можно двумя способами:

1. На Основной панели выберите Управление стилями

— Трубопроводные системы— Стили детали трубопровода.

2. На панели Инструменты выберите Деталь трубопровода

, на панели Параметры выберите параметр для Стили детали трубопровода

— Другой.

Создание нового стиля деталей трубопровода

Чтобы создать новый стиль детали трубопровода:

1. В редакторе Стили детали трубопровода создайте новый стиль, нажав кнопку Новый стиль детали трубопровода

или Дублировать стиль детали трубопровода

2. Задайте имя нового стиля.

3. В правой верхней части окна выберите категорию детали трубопровода из списка.

4. Укажите параметры.

5. Заполните свойства.

5. Нажмите OK.

Материал выбирается из выпадающего списка. Если нет нужного материала, создайте его в редакторе Материалы.

Вид соединения выбирается из списка:

быстроразъёмное;
диффузионная сварка;
замковое;
клеевое;
обжимное;
раструбное;
резьбовое;
сварное;
фланцевое.

Список деталей трубопровода для автоматической трассировки формируется исходя из материала и вида соединения в Параметрах трубопроводных систем.

Добавление деталей трубопровода в модель

Чтобы добавить деталь трубопровода на трассу в модели:

1. Выберите инструмент Детали трубопровода

2. На панели Параметры задайте параметры детали:

Параметр		Описание
	Стили детали трубопровода	Определяет категорию объекта, внешний вид, габаритные размеры, настройки портов и прочие параметры. Если стиль не задан, отображается объект по умолчанию. Если нужного стиля нет в списке, нажмите Другой.
	Угол поворота	Угол поворота детали трубопровода вокруг собственной оси. Доступен для некоторых типов деталей.
	Изоляция	Позволяет задать многослойный материал изоляции, если это предусмотрено для выбранной категории объекта.
	Марка	Отображается в спецификациях. Нужна для вставки в чертёж.

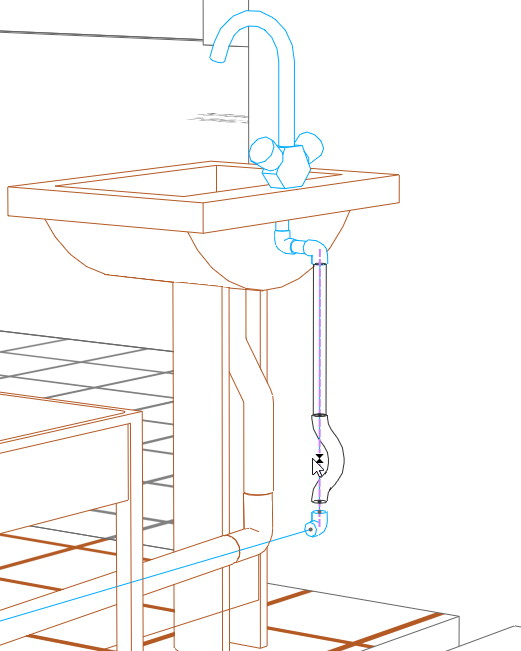

3. Подведите курсор к трубе или трассе, линия трассы изменит цвет и появится фантомное отображение детали трубопровода.

4. Зафиксируйте положение щелчком левой кнопкой мыши.

При размещении детали категории Отвод угол трассы должен совпадать с параметром Угол отвода. Допускается погрешность в пределах 5°.

При размещении эксцентрического перехода другие объекты на трассе смещаются в соответствии с положением смещённого порта перехода. Чтобы объекты после перехода сместились правильно, а также если у трассы задан уклон, переверните магистральную трассу и ответвления.

Деталь разделяет трубу на 2 объекта. После размещения детали трубы перед ней и после неё редактируются независимо друг от друга.

Автоматическое размещение деталей трубопровода на трассе

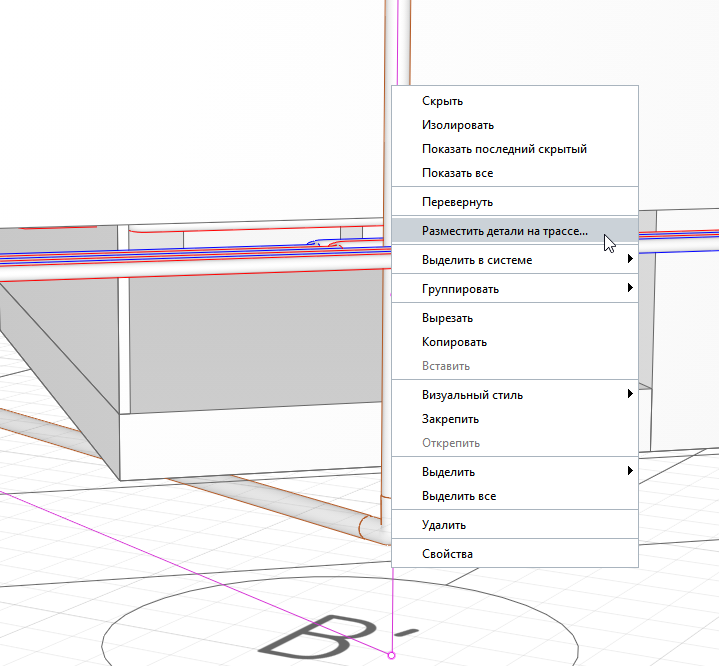

Чтобы автоматически разместить детали на трассе, выделите трассу и из контекстного меню выберите Разместить детали на трассе... Renga построит детали в соответствии с настройками параметров трубопроводных систем.

Редактирование деталей трубопровода

Все параметры можно изменять как в процессе построения, так и при редактировании детали.

Чтобы изменить, скопировать или переместить созданную деталь, выделите её с помощью инструмента Выбор объекта

Чтобы изменить направление детали, предлагаемое по умолчанию, переверните трассу.

Чтобы изменить положение уже существующей детали на трассе, используйте команду контекстного меню Перевернуть.
